Плазменная сварка

Плазменная сварка

— это разновидность дуговой сварки, при которой сварочная дуга формируется между вольфрамовым электродом и обрабатываемой деталью с использованием плазмообразующего газа, сжатого в специальной сопле. В процессе создаётся высокотемпературная плазменная струя, достигающая температур до 20 000 °C, что позволяет плавить металл с высокой точностью и глубиной проплавления. Плазменная дуга — это ионизированный газ высокой температуры, в котором протекает электрический ток. За счёт высокой энергии и плотности потока плазмы возможна сварка материалов с большой теплопроводностью или высокой температурой плавления, таких как титан, вольфрам, нержавеющие стали и сплавы на основе никеля

Принцип работы:

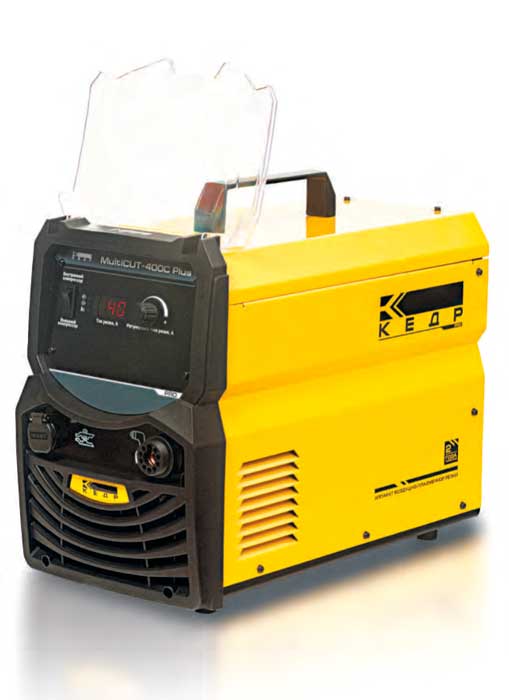

Плазменная сварка осуществляется с помощью специального сварочного аппарата, в состав которого входят:
• Источник питания (постоянного тока)
• Плазмотрон (горелка, содержащая вольфрамовый электрод и сужающую сопло)
• Газовая система (плазмообразующий газ — чаще всего аргон, реже — водород или смеси)
• Система охлаждения (водяное охлаждение плазмотрона)
• Управляющая система

Существует два режима плазменной сварки:

1. Передача дуги напрямую на деталь (Transferred arc) – дуга горит между электродом и изделием. Используется для основной сварки.
2. Непередающаяся дуга (Non-transferred arc) – дуга горит между электродом и соплом, используется чаще для резки или в плазменной пайке.

Преимущества плазменной сварки
• Высокая концентрация энергии в дуге → глубокий и узкий шов
• Точная регулировка тепловложений
• Возможность автоматизации и роботизации процесса
• Хорошее качество шва при высокой производительности
• Сварка в труднодоступных местах и на тонких материалах

Области применения Плазменная сварка применяется в отраслях, где требуется высокая точность, качество и прочность сварного соединения:
1. Авиакосмическая промышленность
Сварка титановых и алюминиевых сплавов
Топливные баки, элементы фюзеляжа, двигатели
2. Энергетика
Изготовление теплообменников
Сварка труб из жаропрочных сталей и сплавов
3. Медицина
Производство хирургических инструментов и имплантатов
Работа с нержавеющей сталью и титаном
4. Микроэлектроника
Прецизионная сварка малогабаритных компонентов
5. Химическая промышленность
Аппараты и емкости из коррозионностойких материалов
6. Судостроение и атомная промышленность
Сварка высоколегированных сталей, циркониевых сплавов

Заключение

Плазменная сварка — это высокотехнологичный метод, обладающий уникальными возможностями для точного и надежного соединения различных металлов и сплавов. Благодаря своим характеристикам она востребована в высокотехнологичных отраслях, где критически важно качество сварного шва и точность исполнения.
