Для того, чтобы выполнить юстировку при помощи прибора для юстировки лазерного луча AVANRay необходимо:

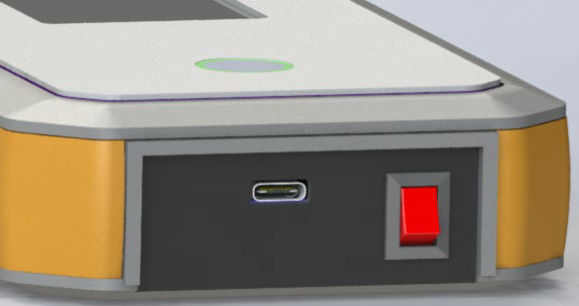

1. Включить AVANRay.
2. Видеокамеру AVANRay разместить под соплом лазерной головы. Для этого положить на станок ровный листовой материал (от 200×200 мм), на него — устройство передней панелью вверх для удобства работы с дисплеем.

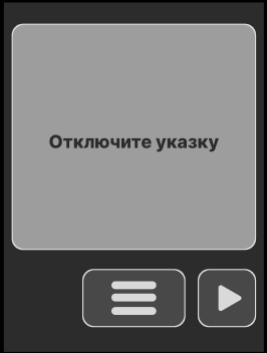

3. Отключить лазерный луч указки, если она включена.
Внимание! Под «лазерным лучом» далее везде имеется в виду луч лазерной указки (aiming) в составе головы. Использовать устройство для контроля рабочего (режущего) лазерного луча запрещено — это гарантированно выведет его из строя.
4. Получение изображения сопла лазерной головы на экране AVANRay.

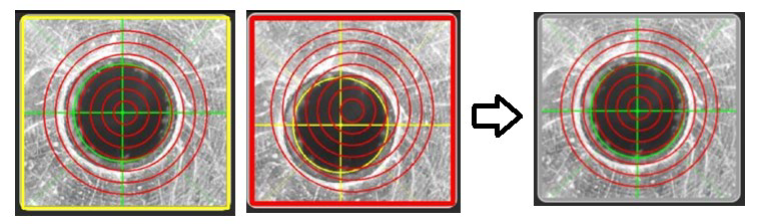

Этап определения положения отверстия сопла считается корректно выполненным, если на экране отсутствую рамки желтого цвета (отклонении от горизонтальной плоскости) и рамки красного цвета (несоосность центра отверстия сопла с красными вспомогательными окружностями на экране) и обрамляющая окружность сопла имеет зеленый цвет точно в центре экрана.
5. Получение изображения луча лазерной указки. На дисплее появится указание включить лазерную указку. Экспозиция указки может быть выбрана из вариантов 1…6 (определенное ранее для настраиваемой лазерной головы и сохраненное в памяти устройства)
С использованием системы управления станком лазерной резки оператор должен включить вспомогательный лазерный луч – указку.
Внимание! При работе с устройством рабочий лазерный луч станка лазерной резки должен быть отключен!

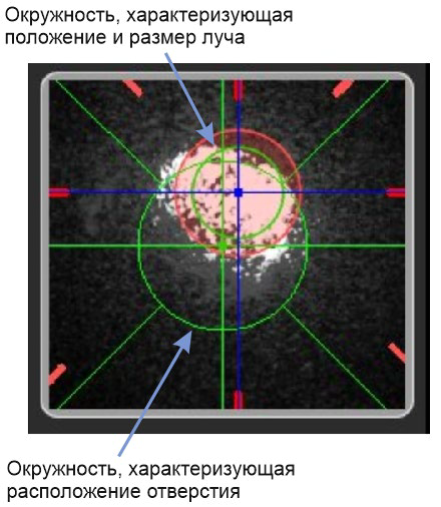

6. AVANRay анализирует световое пятно лазерной указки. Рассчитанный центр пятна принимается за центр лазерного луча и отображается на экране горизонтальными и вертикальными линиями синего цвет.
7. Процедура центрирования лазерного луча сводится к совмещению формируемого на экране изображения лазерного луча указки синего цвета с изображение центра сопла зеленного цвета за счет подстройки оптической системы лазерной головы.
Экономический анализ прибора для юстировки лазерного луча AVANRay: инвестиция с предсказуемой отдачей
Финансовая модель AVANRay строится не на гипотезах, а на остановленных производственных потерях. Даже в консервативном сценарии для одного станка:
|
Статья экономии |
Консервативная оценка в год |
|
Ликвидация перерасхода кислорода (10% от 12 840 м³) |
24 396 руб. |
|
Сокращение затрат на сопла (25 шт.) |
17 500 руб. |
|
Экономия времени оператора (100 юстировок по 4 мин) |
10 000 руб. |
|
Итого минимальная годовая экономия: |
51 896 руб. |
Финансовый результат. Срок окупаемости устройства — менее 22 месяцев (При консервативном расчете на 1 станок).
Реальность ещё выгоднее. Данный расчёт — это «стресс-тест». В практике при работе с азотом, более высоком расходе газа или учёте предотвращённого брака и роста скорости окупаемость составляет менее 12 месяцев.
C более точными настройками устройства можно ознакомиться в руководстве по эксплуатации AVANRay
