Портально-фрезерные станки с числовым программным управлением (ЧПУ) — это высокоточные металлообрабатывающие системы, предназначенные для обработки крупногабаритных и тяжёлых заготовок с высокой степенью автоматизации.

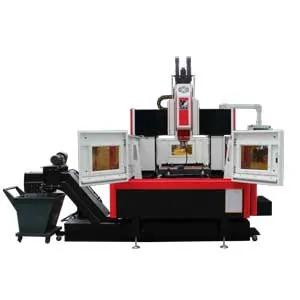

Что представляет собой портально-фрезерный станок с ЧПУ
Конструктивно станок выполнен по портальной (мостовой) схеме: две стойки, соединённые поперечной балкой (порталом), образуют жёсткую раму, внутри которой перемещается рабочий орган — шпиндель с режущим инструментом.
Основные узлы портально-фрезерного станка с ЧПУ:
- Станина (основание) — массивная платформа, обеспечивающая устойчивость и минимизацию вибраций.
- Портал (мост) — несущая конструкция, по которой перемещается шпиндельная бабка.
- Шпиндельный узел — вращает режущий инструмент (фрезу, сверло и др.).
- Координатные оси (обычно X, Y, Z) — обеспечивают перемещение инструмента или заготовки.
- Система ЧПУ — программно управляет всеми движениями и режимами обработки.
В отличие от консольных или вертикальных станков, портальные модели обеспечивают:
- обработку крупных деталей (длина — десятки метров);
- высокую жёсткость конструкции;
- точность при тяжёлых режимах резания;
- возможность многоосевой обработки (3–5 осей и более).
Принцип работы портально-фрезерного станка с ЧПУ:
Работа осуществляется по заранее подготовленной управляющей программе (G-код). Оператор задаёт:
- траекторию движения инструмента;
- скорость подачи;
- частоту вращения шпинделя;
- параметры обработки.
Система ЧПУ автоматически координирует движения по осям, обеспечивая точное формообразование детали.
Основные характеристики портально-фрезерного станка с ЧПУ:
- Рабочее поле: от нескольких сотен миллиметров до десятков метров
- Точность позиционирования: до ±0,005 мм и выше
- Мощность шпинделя: от нескольких кВт до десятков кВт
- Количество осей: 3, 4, 5 и более
- Тип обработки: черновая, получистовая, чистовая
Области применения портально-фрезерного станка с ЧПУ:
Портально-фрезерные станки с ЧПУ широко используются в отраслях, где требуется обработка крупногабаритных и сложных деталей:
1. Машиностроение
- обработка станин, корпусов, рам;
- изготовление пресс-форм и штампов.
2. Авиационная и космическая промышленность
- обработка панелей, лонжеронов, силовых элементов;
- производство деталей из алюминиевых и титановых сплавов.
3. Судостроение
- обработка секций корпусов;
- изготовление крупных металлических конструкций.
4. Энергетика
- производство компонентов турбин;
- обработка корпусов генераторов.
5. Автомобилестроение
- изготовление пресс-форм для кузовных деталей;
- производство прототипов.
6. Металлоконструкции и строительная отрасль
- обработка крупногабаритных металлических элементов;
- изготовление узлов для мостов и зданий.
Преимущества
- высокая производительность;
- минимизация человеческого фактора;
- повторяемость и точность;
- возможность комплексной обработки за один установ;
- снижение отходов материала.
Ограничения
- высокая стоимость оборудования и обслуживания;
- значительные требования к площади и фундаменту;
- необходимость квалифицированного персонала.
