Вакуумные столы. Комбинированные
На комбинированных столах можно производить как сквозную, так и не сквозную обработку заготовок.
Столы выполнены из алюминиевого сплава и предназначены для закрепления заготовок с неподготовленной прижимной поверхностью, отклонение которой от плоскости не превышает 1 мм.

Устройство комбинированных столов

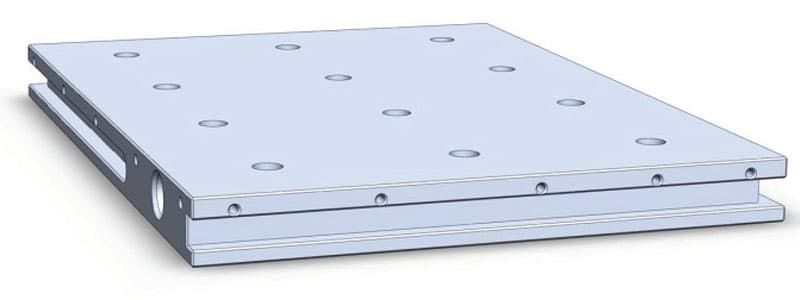

Комбинированный вакуумный стол - это вакуумное зажимное устройство, внутри которого имеется система каналов с выходами и отверстиями. Сверху по отверстиям базируются специальные каркасные коврики.

Каркасные коврики для комбинированных столов. Устройство


Каркасные коврики выполнены из полимерного материала, зоны разряжения в виде кольцевых присосок с отверстиями по центру .
На коврики можно закреплять заготовки с неподготовленной поверхностью, так как неровности компенсируются за счет присосок. На обратной стороне коврика имеется шесть выступов, которые базируются по отверстиям на вакуумном столе. Так же на обратной стороне находится сеть каналов, которые связаны с каждой кольцевой присоской. Бортик по внешнему краю коврика обеспечивает герметичность.

Стандартный размер каркасного коврика 200х300х2,5мм




Каркасные коврики для комбинированных столов. Типы


Каркасные коврики бывают следующих типов:
  • Синие - для обычной механической обработки, используются в основном для обработки алюминиевых сплавов
  • Зеленые, более плотные, для более тяжелой механической обработки, используются в основном для обработки стали, титана
  • Черные - для покрытия участков, которые не используются во время механической обработки

60°С - максимальная температура в зоне обработки, при которой можно применять каркасные коврики.
Каркасные коврики - расходный материал, срок эксплуатации зависит от степени повреждения коврика при механической обработке. Для деталей одного типа можно многократно использовать один коврик.



Принцип работы комбинированных столов

  1. Вакуумный стол устанавливается на станок и закрепляется с помощью специальных прижимов.

  2.


  3. Заготовка устанавливается на каркасный коврик



  4. Включение насоса фиксирует заготовку



  5. Базирование заготовки возможно при помощи эксцентриковых упоров



  6. Через шланг, который соединяет стол и вакуумный насос, откачивается воздух между заготовкой и деталью. Шланг крепится к столу через штуцер и клапанное устройство - вакууметр, ручной клапан и армированный шланг.

  7.

Примеры обрабатываемых деталей

Листовые заготовки разной толщины, с кривизной и перепадами - основной тип деталей, обрабатываемых на комбинированных столах, так как закрепление деталей с помощью механических прижимов может быть неравномерным.









Исполнение комбинированных столов

Размеры комбинированных столов кратны размеру каркасных ковриков:
  • 200х300 мм


  • 300х400 мм


  • 400х600


Модульное исполнение
Для обработки крупногабаритных деталей, можно заказать модульное исполнение стола. В модульном исполнении на каждой стороне стандартного стола делаются дополнительные отверстия, для стыковки столов между собой с помощью муфт. Во избежание потери вакуума неиспользуемые отверстия оснащаются заглушками.



Преимущества использования

Использование комбинированных вакуумных столов в комплекте с каркасными ковриками сокращает время на подготовку и закрепление деталей до нескольких секунд. Нет необходимости в укладке уплотнительного шнура или просечке отверстий в полимерном коврике. Каркасный коврик - готовое решение для позиционирования детали, с высоким коэффициентом трения и возможностью сквозной обработки.


Выбрать комбинированные столы можно в каталоге компании Политех.
