Экстрактор метчиков SFX-4000B

Электроэрозионные экстракторы предназначены для выжигания сломанных метчиков, болтов, шпилек из отверстий.

Технические характеристики экстрактора метчиков SFX-4000В:

• Шаговый ток

• Настройка глубины, автовозврат и сигнализация

• Сумка для инструментов

• Рабочая жидкость: Водопроводная вода (Чистая вода)

Метод обработки экстрактором метчиков SFX-4000B

Как удалить сломанный метчик, сверло, болт и т. д. при помощи экстрактора метчиков SFX-4000B

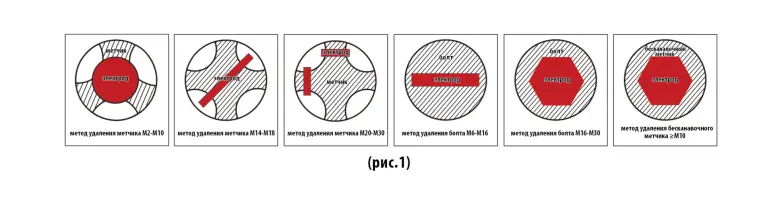

Центральная часть у метчика и сверла очень твердая. Мы можем убрать метчик или сверло разбив их центральную часть при помощи латунного стержня. При удалении метчика большого размера при помощи листового электрода, метчик разрезают на две части или обрезают четыре угла метчика. При выполнении работ, при обработке на определенной глубине, необходимо периодически останавливать работу, извлекать электрод из обрабатываемой детали, отодвигать шпиндель в сторону. Далее следует расколоть обломки с помощью долота и использовать пинцет или магнит для их удаления. Благодаря этому уменьшится поверхность разряда и повысится эффективность работы экстрактора. (рис. 1)

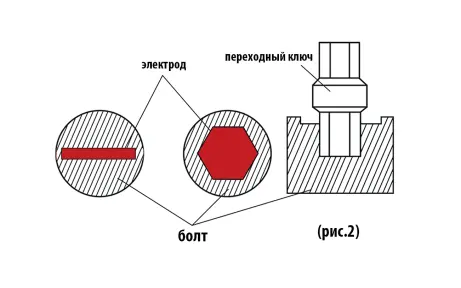

Если диаметр болта слишком большой или прочность выше ≥8.8, то обычный метод обработки может не подойти. В таком случае можно сделать один паз глубиной 2-3мм с помощью листового электрода, а затем удалить болт с помощью отвертки или сделать паз с помощью шестигранного электрода, а затем удалить болт с помощью шестигранного ключа; если положение слишком глубокое, обычный аппарат, предназначенный для удаления сломанного винта, не войдёт в отверстие, в таком случае можно использовать переходный шестигранный гаечный ключ, чтобы удалить его из глубокого отверстия. (рис. 2)
