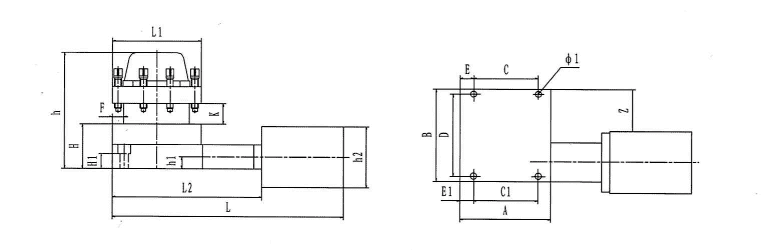

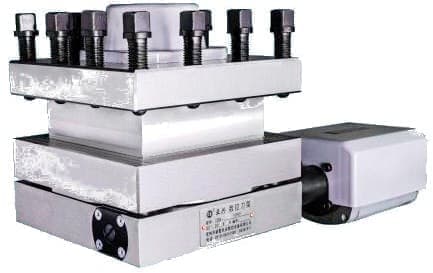

Головка с вертикальной осью вращения LDB4-81

H

H1

A

B

C

C1

D

E

E1

L

L1

L2

h

h1

h2

F

Ф1

Z

K

LDB4-51B(0625)

51

26

134

138

100

90

120

15

20

366

134

221

152

17.5

90

15

9

55

29

LDB4-57B(6125)

57

24

136

148

108

108

126

14

14

368

136

223

163

17,5

90

20

11

56

30

LDB4-65(6132)

65

22

166

180

130

130

156

18

18

354

166

214

185

17,5

90

20

13

63

40

LDB4-70A(6132)

70

22

161

171

126

126

146

12

12

349

152

209

185

17,5

90

22

13

55

40

LDB4-70B(6132)

70

22

161

171

126

126

146

12,5

12,5

364

160

224

185

17,5

90

24

13

55

40

LDB4-70(6132)

70

26

166

180

130

130

156

18

18

365

166

225

192

20

90

20

13

70

40

LDB4-72A(6140)

72

26

192

192

152

152

168

20

20

391

192

251

194

20

90

25

13

82

40

LDB4-81(6140)

81

26

192

192

152

152

168

20

20

391

166

251

203

20

90

25

13

82

40

LDB4-81A(6140)

81

26

192

192

152

152

168

20

20

391

192

251

203

20

90

25

13

82

40

LDB4-110(6163)

110

41

192

192

152

152

168

20

20

391

192

251

234

26,5

90

25

13

82

41

LDB4-110A(6150)

115

41

192

192

152

152

168

20

20

391

166

251

239

26,5

90

25

13

82

41

LDB4-115(6150)

125

51

192

192

152

152

168

20

20

391

166

251

249

36,5

90

25

13

82

41

LDB4-120(6163)

125

51

192

192

152

152

168

20

20

391

192

251

249

36,5

90

25

13

82

41

LDB4-120A(6163)

110

40

200

200

150

130

177

25

35

444

200

297

250

30

98

25

13

89

40

LDB4- 120/280

120

40

200

200

150

130

177

25

35

444

200

297

260

30

98

32

13

89

50

LDB4-125(6150)

120

40

240

240

210

210

210

15

15

492

240

332

260

30

110

42

13

106

50

LDB4-125A(6150)

120

40

280

280

240

240

240

20

20

532

280

372

260

30

110

40

13

134

54

LDB4-157/300

157

68

300

300

260

260

260

20

20

584

300

412

330

60

110

40

17,5

163

70

LDB4-173/350

173

71

350

350

270

270

310

40

40

625

350

450

356

60

110

50

20

210

75
