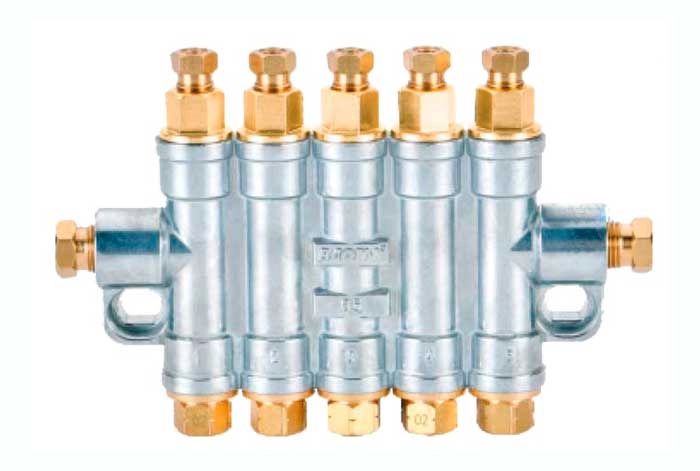

Питатель смазки BAOTN BFA/BFB-02

Питатель смазки BFA/BFB-02 позволяет осуществить подачу жидкого смазочного материала к узлам трения машин и механизмов.

Принцип работы распределителя BFA/BFB:

1. Смазочный материал, поступающий из масляной форсунки, начинает двигаться через зонтичный клапан в распределителе BFA/BFB.
2. Когда зонтичный клапан закрывает отверстие для выхода масла, давление масла заставляет блок хранения опуститься вниз, после чего начинает накапливаться масло.
3. После того как масло в блоке хранения достигнет максимального уровня, накопление масла в распределителе BFA/BFB завершается.
4. После прекращения насосом подачи масла, декомпрессионный клапан автоматически открывается, чтобы смазочный материал в главной масляной трубе вернулся через декомпрессионный клапан.
5. Давление в системе снижается, зонтичный клапан сбрасывается и закрывает входное масло, а блок хранения масла BFA/BFB сжимает смазку в масляной полости до выходного отверстия.

Пример расшифровки модели распределителя BFA/BFB:

Пример 1: выбор необходимой модели питателя смазки BFA/BFB по производительности (примечание: если значения объема масла во всех отводах одинаковы, указывается одна объем масла):

BFA/BFB-05-02 означает 5-позиционный распределитель модели BFA/BFB, объем подачи масла в выходные отверстия 1, 2, 3, 4 и 5 составляет 0,2 мл/раз.

• [BFA/BFB]-05-02 - модель
• BFA/BFB-[05]-02 - 5 питателей (выходов)
• BFA/BFB-05-[02] - объем подачи масла в выходные отверстия 1, 2, 3, 4 и 5 составляет 0,2 мл/раз

Пример 2: (примечание: если значения объема масла во всех отводах разные, указываются требуемые объемы масла с первого по последний питатель)

BFA/BFB-05-53235 означает 5-позиционный распределитель модели BFA/BFB, объем масла в выходные отверстия 1, 2, 3, 4 и 5 составляет 0,5, 0,3, 0,2, 0,3 и 0,5 мл/раз соответственно.

[BFA/BFB]-05-53235 - модель

BFA/BFB-[05]-53235 - 5 питателей (выходов)

BFA/BFB-05-[5]3235 - объем подачи масла в выход № 1 составляет 0,5 мл/раз

BFA/BFB-05-5[3]235 - объем подачи масла в выход № 2 составляет 0,3 мл/раз

BFA/BFB-05-53[2]35 - объем подачи масла в выход № 3 составляет 0,2 мл/раз

BFA/BFB-05-532[3]5 - объем подачи масла в выход № 4 составляет 0,3 мл/раз

BFA/BFB-05-5323[5] - объем подачи масла в выход № 5 составляет 0,5 мл/раз

Обозначения соответствия объема масла для питателей:

• [1] - 0.1 мл/раз
• [2] - 0.2 мл/раз
• [3] - 0.3 мл/раз
• [4] - 0.4 мл/раз
• [5] - 0.5 мл/раз
