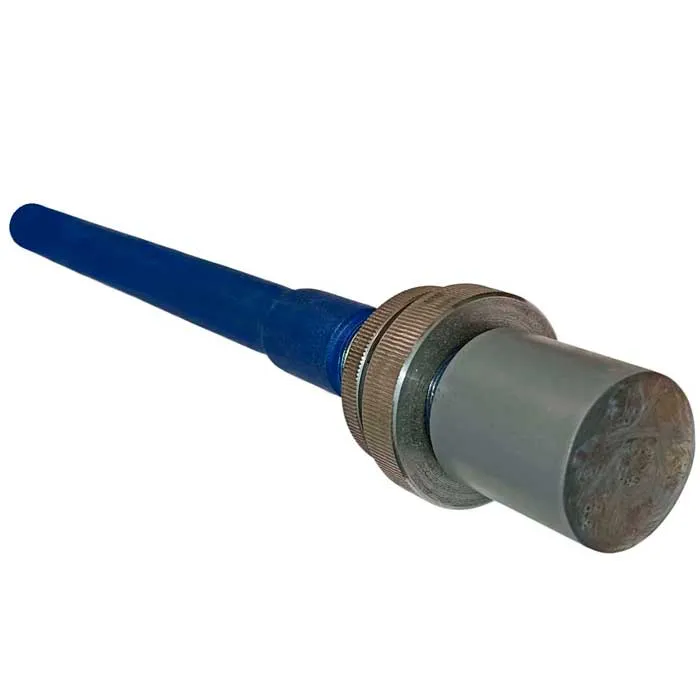

Устройство правки шлифовального круга УПШ-45 (шарошка)

Инструмент шарошка предназначен для  устранения радиальных  и торцевых биений шлифовальных кругов. При выполнении правки с применением шарошки используется метод обкатывания,  заключающийся в том, что инструмент, обкатываясь по обрабатываемому кругу, дробит, скалывает и удаляет с его поверхности абразивные зерна и скрепляющий их материал.

Таким образом, поверхность абразивного круга очищается от инородных включений и выравнивается. Устройство правки шлифовального круга УПШ-45 используется в ремонтно-инструментальных, металлообрабатывающих цехах машиностроительных заводов, на монтажных строительных площадках.

Принцип работы устройства правки шлифовального круга УПШ-45 (шарошка):

Прежде, чем производить правку абразивного круга необходимо установить наименьший зазор 2 мм. между кругом и подручником станка. Правку проводить при установленных защитных кожухах и включенном пылесборнике

1. Установить подручник в нижнее положение и подвинуть столик подручника ближе к кругу.
2. При выключенном станке отрегулировать гайку так, чтобы, упираясь в столик подручника, круг едва касался алмазной шарошки (см. рис. 2).
3. Затем открутить гайку на 1/4 оборота и зажать фиксирующей гайкой. Включить станок. Выполнить правку круга, прокатывая шарошку по столику подручника и прижимая регулировочную гайку к ребру столика.
4. Повторять операцию, описанную в пункте 3, до достижения требуемого результата.
