Модель BS-500GA является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1. колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама
2. колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Технические характеристики:
· Угол пиления заготовок 90°; 15°; 30°; 45°
· Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма
· Опускание и подъем рамы осуществляется за счет гидравлики автоматически
· Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи
· ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы)
· Сенсорный дисплей управления
· Станок управляется трёхфазным двигателем
· Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин
· Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
· Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
· Термозащита электродвигателя
· Система смазки и охлаждения полотна
· Тиски гидравлические с возможностью быстрого зажима заготовок
· Макс. единичный ход подающих гидравлических тисков – 500мм
· Механическое натяжение полотна
· Шнековый конвейер для сбора стружки, приводимая в движение автоматически
· Подсветка зоны резания
· Гидравлическая система регулирования усилия резания
· Автоматическое подъём рамы при завершении резки
· Прижимы для пакетной резки – на стационарные и подающие тиски
На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
· Угол пиления заготовок 90°; 15°; 30°; 45°
· Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
· Механическое натяжение полотна
· Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена.

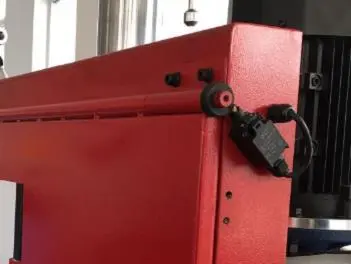

Предохранительные концевики на кожухе маховика.
Тиски гидравлические с возможностью быстрого зажима заготовок.

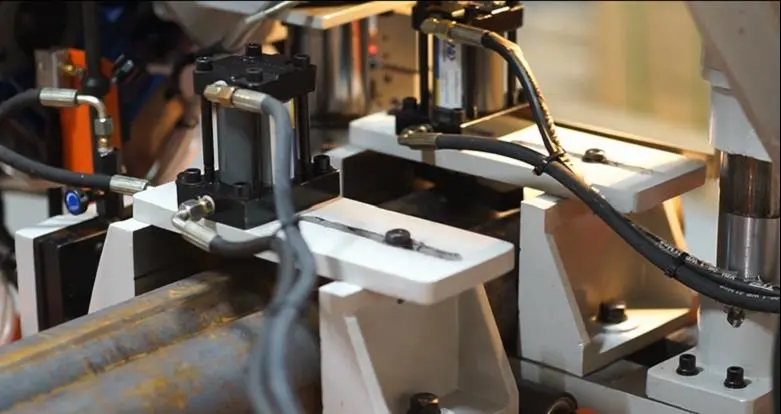

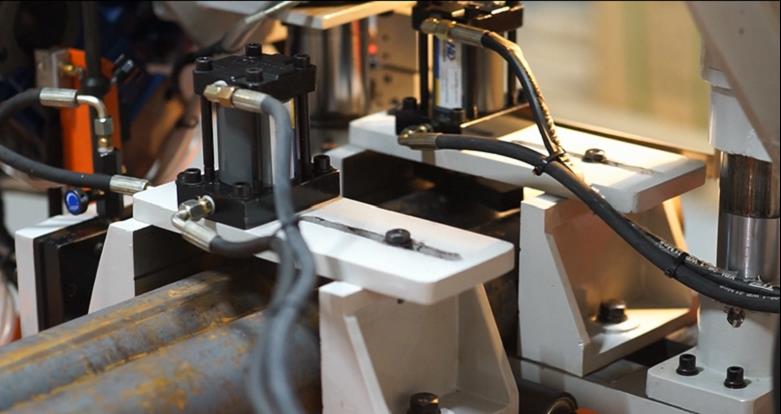

Прижимы для пакетной резки – на стационарные и подающие тиски.
Лампа дополнительного освещения.
Автоматический шнековый конвейер для сбора стружки.
Индикатор натяжения полотна.
Пистолет для смыва стружки.
