Станок TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Технические характеристики:
· Автоматическая подача заготовок в зону резания
· Угол пиления заготовок 90°
· Макс. единичный ход подающих гидравлических тисков – 505мм
· Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления
· Тиски гидравлические с возможностью быстрого зажима заготовок
· Комплект гидравлических прижимов для пакетной резки
· Станок управляется трёхфазным двигателем
· Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
· Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
· Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
· 3 скорости вращения полотна
· Подсветка зоны резания
· Зубчатый привод + клиноременная передача
· Система быстрого подвода пильного полотна к заготовке
· Автоматическое отключение при завершении резки
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
В стандартную комплектацию входят:
· ленточнопильный станок
· ленточнопильное полотно, установленное на станке
· гидравлические прижимы для пакетной резки на стационарные и подающие тиски
· концевой ограничитель подачи заготовок – 505мм
· мобильная стойка с роликом
Автоматическое управление:
Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:
1) Переключить переключатель в ручной режим и включить гидравлическую систему
2) Задать кол-во реза: верхняя строка отображает кол-во произведённых резов, в нижней строке отображается заданное кол-во резов (число циклов резки)
3) Установить расстояние подачи, изменив положение ограничительного кольца
4) Поднять пильную раму в верхнее положение
5) Затянуть тиски резки, чтобы зафиксировать заготовку
После выполнения всех операций можно начать автоматическую работу

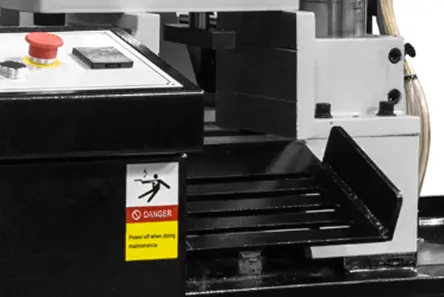

Лоток приёмный.
Гидравлические тиски + прижимы для пакетной резки.
Два места хранения для гидравлических прижимов (в случае их неиспользования).
Рычаг (маховик) регулировки скорости опускания рамы.
В тумбе станка размещён бак для стружки и слива СОЖ.

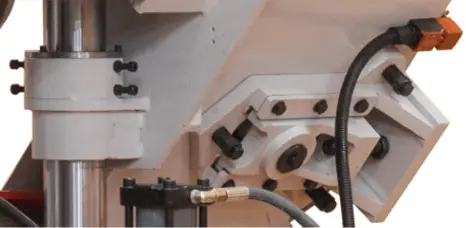

· Колонна с гидроцилиндром.
· Колонна со скользящей муфтой.
Механическое натяжение полотна.

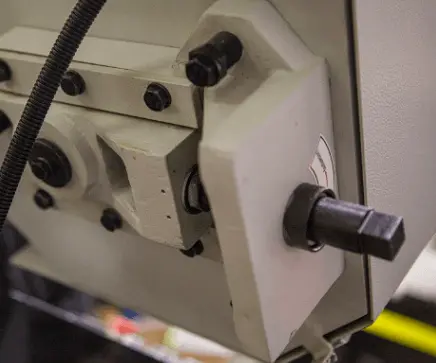

Рычаг регулировки натяжения полотна.

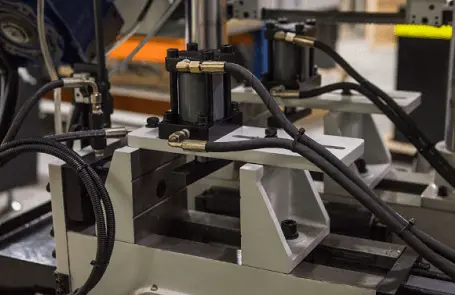

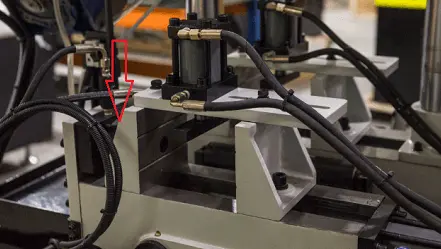

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки).

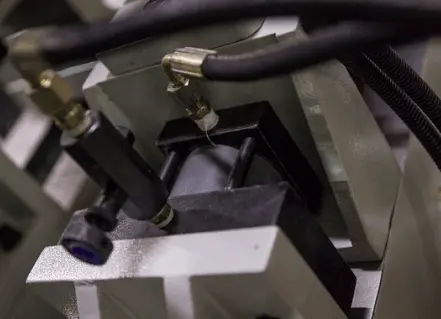

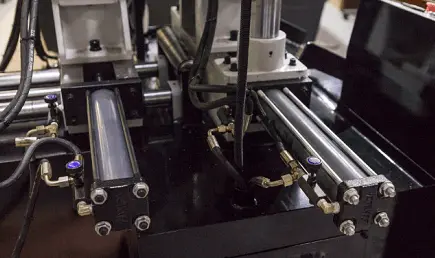

Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок.
Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок.

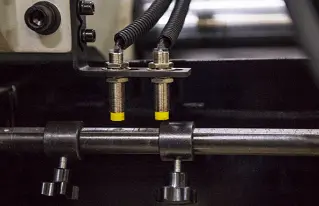

Концевики и линейка ограничения подачи заготовки.
Подающий стол с регулируемыми вертикальными и горизонтальными роликами.
Подающий стол с регулируемыми вертикальными и горизонтальными роликами.

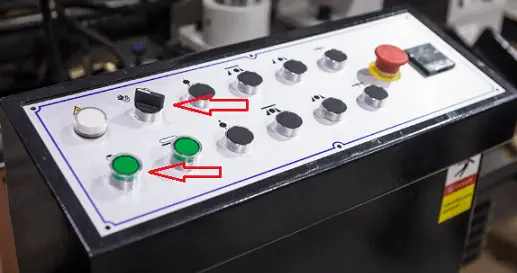

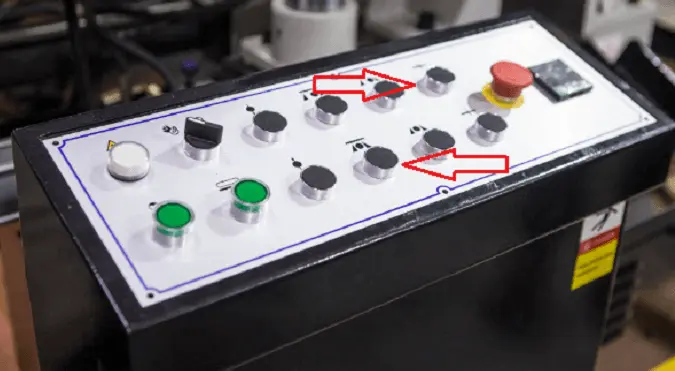

Пульт станка.
Лампа освещения.

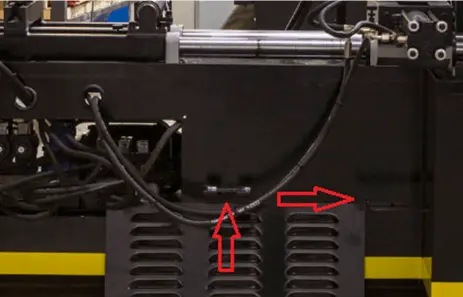

Концевик на подъём.
Концевик на опускание.
Привод - гибрид (зубчатый привод + клиноременная передача).
Таблица скоростей.

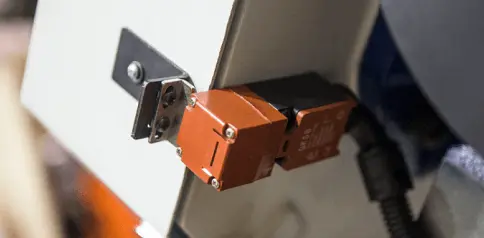

Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена.

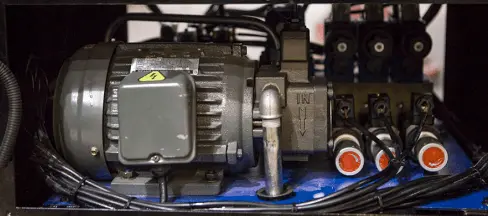

Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны.
Уровень и температура масла. Уровень СОЖ.

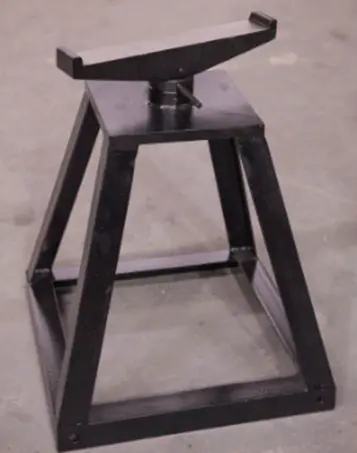

Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации).
Комплект колёс для дополнительной стойки + ключи к электоршкафу.
Станок TBK-4228B с открытым кожухом.
