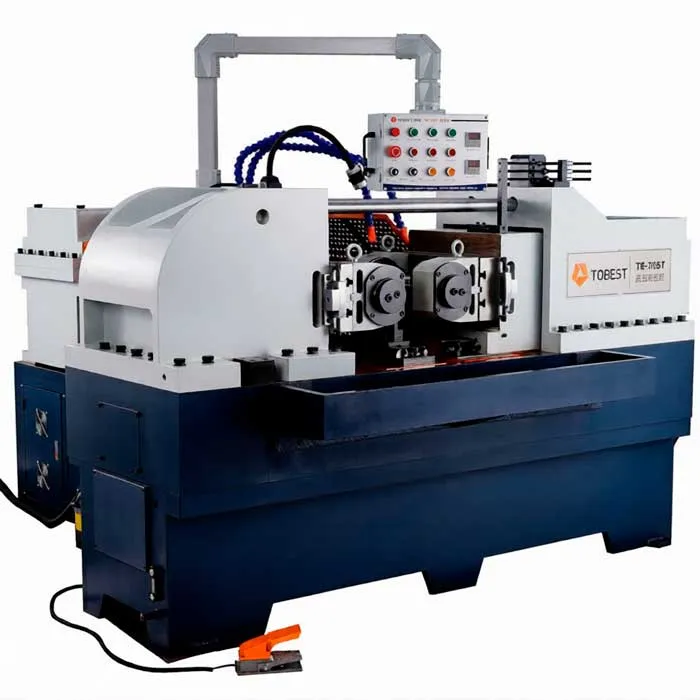

Резьбонакатной станок TB-70ST предназначен для формирования наружной резьбы на металлических заготовках методом холодной накатки. Оборудование использует двухроликовую систему, обеспечивающую точное формирование профиля резьбы без снятия металла. Такой способ обработки повышает прочность резьбового соединения и улучшает качество поверхности изделия.
Вес нетто, кг
9700
Описание
Резьбонакатной станок TB-70ST предназначен для формирования наружной резьбы на металлических заготовках методом холодной накатки. Оборудование использует двухроликовую систему, обеспечивающую точное формирование профиля резьбы без снятия металла. Такой способ обработки повышает прочность резьбового соединения и улучшает качество поверхности изделия.
Станок применяется при производстве болтов, шпилек, винтов и других крепёжных элементов в условиях серийного и массового производства. Модель отличается надежной конструкцией, стабильной работой и удобством настройки. Максимальный диаметр обработки достигает около 80 мм, усилие накатки — до 80 тонн, что делает TB-70ST эффективным решением для предприятий метизной промышленности и металлообработки.
Характеристики
Модель
TB-70ST
Гарантия, мес.
12
Дополнительная комплектация
Система автоматической подачи заготовок / Устройство поддержки длинных заготовок / Инвертер / Отделитель стружки / Воздушный тормоз / Сборочный бункер / Конвейер / Система автоматического счёта и остановки
Источник питания, В
380 В, 50 Гц
Максимальный диаметр, мм
80
Максимальное давление прокатки, т
80 тонн
Привод подачи СОЖ, кВт
0.12
Мощность гидронасоса, кВт
3.75
Расстояние между шпинделем и основанием, мм
140-320
Мощность главного привода, кВт
22
Тип резьбы
наружная
Наружный диаметр заготовки, мм
15-80мм
Шаг резьбы, P
1.0 – 10.0 мм
Скорость накатки резьбы, об/мин
16; 25; 40; 63
Максимальный внешний диаметр накатных роликов, мм
145-235
Внутренний диаметр накатных роликов, мм
75
Максимальная ширина накатных роликов, мм
160
Вес нетто, кг
9700
Габариты упаковки ДхШхВ, мм
2840x3240x1870
Габариты ДхШхВ, мм
2800x3000x1700
Комплектация
Станина с подвижной и неподвижной шпиндельными бабками
Выносная гидравлическая станция с дополнительным радиатором для принудительного охлаждения энергоносителя
Встроенная станция СОЖ
Устройства электрической защиты
Привод на накатной инструмент реализован через карданные валы
Автоматическая смазка направляющих и опорных подшипников
