M1600 Купить фрезерный вертикальный обрабатывающий центр m1600: цена, характеристики, описание, инструкция
  • Описание
  • Характеристики
  • Комплектация
  • Отзывы0
0%

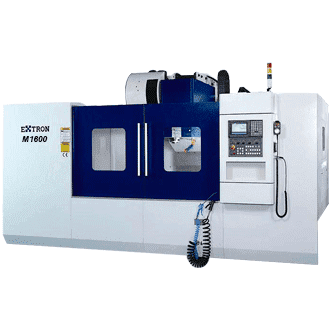

M1600 фото
Артикул: -
Пока нет отзывов
Главной особенностью станков M серии является возможность выполнения силового резания, которое обеспечивается жесткой структурой станка и высоким крутящим моментом на шпинделе за счет встроенного ZF редуктора.
Модель
M1600
Вес нетто, кг
14000 кг
Описание

Фрезерный вертикальный обрабатывающий центр Extron M1100

Особенность станка

  • 3 оси станка оснащены особо жесткими направляющими скольжения, предназначенными для обеспечения силовой обработки.
  • Установка немецкого ZF редуктора обеспечивает высокий выходной крутящий момент на шпинделе, необходимый для силового резания. Также возможна установка шпинделя с прямым приводом с максимальной скоростью вращения 15 000 оборотов в минуту (Доступно для M860 и M1 100).
  • Устройство автоматической смены инструмента манипуляторного типа обеспечивает быструю смену инструмента.
  •  Сопла подачи охлаждающей жидкости расположенные на переднем торце шпинделя в сочетании с функцией подачи СОТС под высоким давлением обеспечивает высокое качество обрабатываемой поверхности.

Структура повышенной жесткости

  • Анализ конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость структуры и свести к минимуму деформацию.
  • Массивные конструкции основания, колонны и стола изготовлены со специальными усиленными поперечными ребрами жесткости, которые обеспечивают лучшую устойчивость и точность при длительной обработке.
  • Перенос массы магазина автоматической смены инструмента с закрепленным в нем инструментом на станину станка, повышает надежность работы устройства смены инструмента и продлевает срок его службы.
  • Прямоугольные направляющие скольжения покрыты специальным полимерным покрытием TURCITE-В, которое не только предохраняет направляющие от износа, но также поддерживает высокую жесткость, износостойкость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
Структура основания

  • Цельнолитое широкое основание с четырьмя прямоугольными направляющими исключает возможный прогиб рабочего стола и обеспечивает оптимальную поддержку.
  • Поверхность контакта между основанием и колонной тщательно отшабрена вручную, чтобы обеспечить оптимальную точность сборки и прочность конструкции

Характеристики
Модель
M1600
Технические характеристики
Размеры стола (длина х ширина)1800х800 мм Перемещение по оси X1600 мм Перемещение по оси Y800 мм Перемещение по оси Z800 мм Расстояние от центра шпинделя до колонны, мм860 Расстояние от торца шпинделя до поверхности стола, мм170~970 Т-образные пазы, мм18х5х165 Максимальная нагрузка на стол (по центру), кг2000 Мощность двигателя шпинделя, кВт15/18.5 (опция 18.5/22) Максимальная скорость вращения шпинделя, об/мин4500 (опция 6000) Конус шпинделя #50(опция #40) Скорость ускоренных перемещений по осям X и Y15 м/мин Скорость ускоренных перемещений по оси Z12 м/мин Рабочая подача10 м/мин Максимальный диаметр инструмента, мм105/220 Максимальная длина инструмента, мм350 Тип устройства автоматической смены инструментаЗонтик (опция Манипулятор) Вместимость МСИМанипулятор 24 инстр. (опция 32/40) Максимальный вес инструмента, кг15 Точность позиционирования, мм±0.010 Повторяемость позиционирования, мм±0.003 Потребляемая мощность, кВт48 Масса станка14000 кг Габаритные размеры станка (ДхШхВ), мм4300х3200х3100
Тип держателя инструмента
Зонтик (опция Манипулятор)
Точность позиционирования, мм
±0.010 мм
Повторяемость, мм
±0.003 мм
Мощность привода гл. движения P, кВт
15/18.5 (опция 18.5/22)
Диапазон вращения, об/мин
4500 (опция 6000)
Количество исп. инстр., шт.
24 (опция 32/40)
Конус шпинделя
#50 (опция #40)
Размер горизонтального стола, мм
1800х800
Т-образные пазы горизонтального стола, мм
18х5х165
Максимальная нагрузка, кг
2000 кг
Перемещение ось X, мм
1600
Перемещение ось Y, мм
800
Перемещение ось Z, мм
800
Ускоренное перемещение ось X, м/мин
15
Ускоренное перемещение ось Y, м/мин
15
Ускоренное перемещение ось Z, м/мин
12
Расстояние (В) шпиндель-стол, мм
170~970
Расстояние шпиндель-колонна, мм
860
Максимальный вес инструмента, кг
15 кг
Источник питания, В
380 В, 50 Гц
Вес нетто, кг
14000 кг
Габариты ДхШхВ, мм
4300х3200х3100
Комплектация
сопла подачи СОТС на торце шпинделя
центральная система смазки
система маслянного охлаждения шпинделя
система охлаждения зоны резания
галогенный светильник рабочей зоны
система автоматической смазки
полное ограждение кабинетного типа
система смыва стружки
пистолет обдува сжатым воздухом
сигнальная лампа
автоматическая система отключения
болты и опоры для выравнивания станка
ящик с комплектом инструмента для технического обслуживания станка
комплект технической документации
Фрезерный вертикальный обрабатывающий центр M1600
Цена по запросу
- +
