Вертикальный обрабатывающий центр BMV2500

  Вертикальный обрабатывающий центр имеет: сверхтяжелую широкую основу  с 6 коробками: грузоподъемность 9 тонн, обеспечивающая наилучшую устойчивость тяжелой заготовки и устраняющая проблемы с вылетами из года в год, шпиндель зубчатого типа передается через коробку передач с переключением высокой / низкой скорости, обеспечивая больший выходной крутящий момент для обработки в тяжелых условиях, две винтовые системы чипа находятся на обеих сторонах машины в сочетании с мощным промывочным устройством, обеспечивающим чистоту машины.

Технические характеристики:

Перемещение 3 осей	2500 X 1100 X 900
Нос шпинделя к поверхности таблицы	240-1140 мм
Центр шпинделя к путям скольжения колонки	1050 мм
Диаметр шпинделя	Φ70 мм / Φ100 мм
3 пути скольжения осей	Путь коробки
Скорость подачи 3 осей быстрая	5 м/мин
3 оси Режа скорость подачи	8/8/8 м/мин
Выбор инструмента	Bi-направление кратчайший       путь
Макс. Диаметр Инструмента X Длина	Φ127 X 300 мм
Ёмкость УВД	32Т
X, Y, сервомотор оси Z	X:HF454 / Y:HF703 / Z:HF454SB
X, Y, винт шарика оси Z	X, Z: Φ50 X P10 мм Y: Φ63 X P10 мм
Всплеск Duard	Полный брызговик

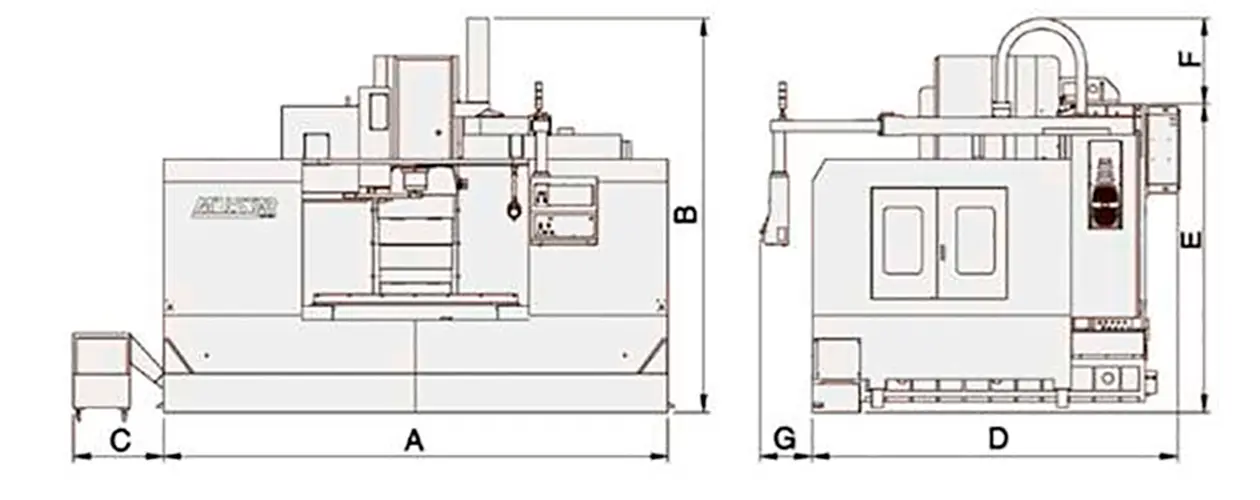

Схема:

Габаритные размеры, мм:

A	B	C	D	E	F	G
6600	3740	670	3915	3105	635	1130
