Вертикальный обрабатывающий центр LMV1200. Конус шпинделя обрабатывающего центра - BT40 или BT50. Линейный путь скольжения осей.
Страна производства
Тайвань
Бренд
Размер горизонтального стола, мм
1300х680
Вес брутто, кг
8800/9300
Описание

Вертикальный обрабатывающий центр имеет: широкое основание с 4 линейными путями, обеспечивая твердую поддержку работы для всей машины; винт шарика быстрого хода и точности; шпиндель высокой жесткости; стабильность системы УВД (автоматическая смена инструментов).


Технические характеристики:

Перемещение 3 осей   1200 X 620 X 650 мм
Нос шпинделя к поверхности таблицы  150~800 мм  (BT40) / 250~900 мм (BT50)
Центр шпинделя к путям скольжения колонки  620 мм
Диаметр шпинделя  Φ70 мм / Φ100 мм
3 пути скольжения осей   X, Y: Линейный Путь; Z: путь коробки
Скорость подачи 3 осей быстрая   X, Y: 24 м/мин; Z: 18 м/мин
3 оси Режа скорость подачи   10/10/10 м/мин
Выбор инструмента  Bi-направление кратчайший       путь
Макс. Диаметр Инструмента X Длина Φ100 X 300 мм (BT40)  /  Φ146 Х 300 мм (BT50)
Ёмкость УВД 20Т
Сервомотор оси X, Y, Z     HF204 (BT40) / HF354 (BT50)
Винт шарика оси X, Y, Z Φ50 / Шаг 12
Всплеск Duard Полный брызговик

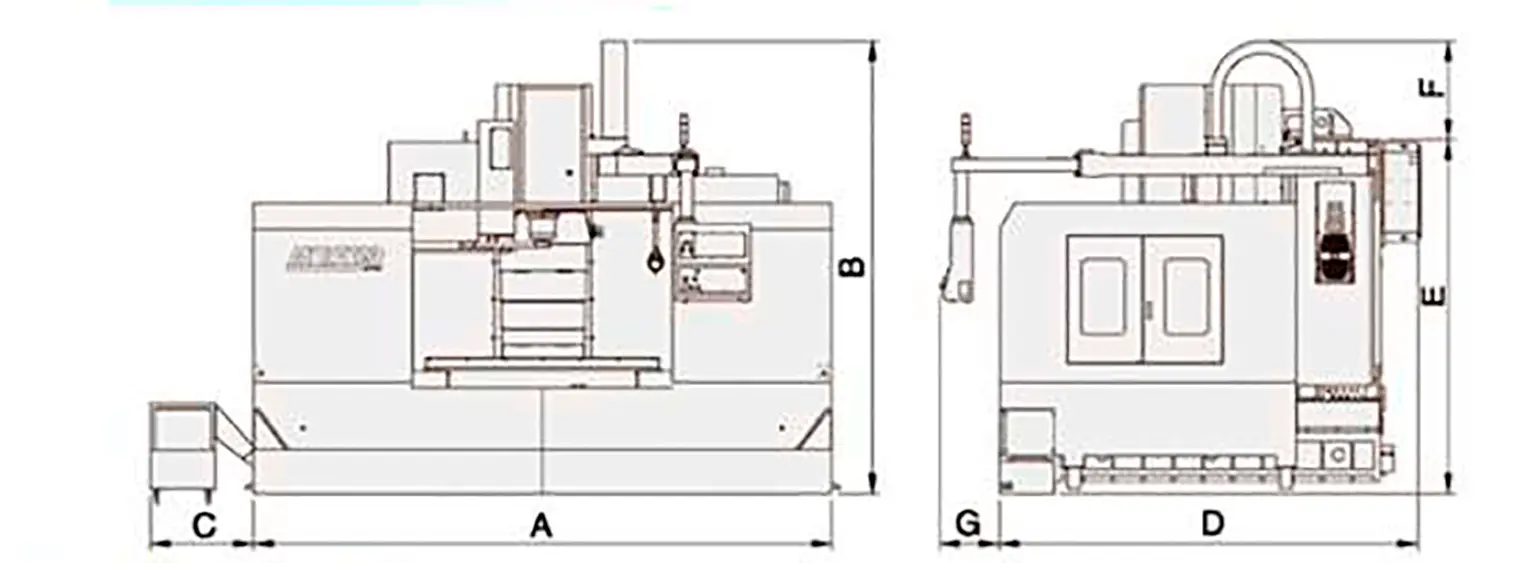

Схема:




Габаритные размеры, мм:

 A F
  3220    2947 800-1200 2560 2168 779 /




Характеристики
Модель
LMV1200
Страна производства
Тайвань
Бренд
Гарантия, мес.
12
Ширина Т-образных пазов, мм
100х18х5Т
Размер горизонтального стола, мм
1300х680
Максимальный вес инструмента, кг
7/15
Частота вращения шпинделя, об/мин
8000/4500
Тип магазина
Безманипуляторный
Мощность насоса, кВт
0.66
Объем бака, л
300
Диаметр шпинделя, мм
70/100
Максимальная загрузка, кг
1200
Мощность мотора шпинделя, кВт
11/15
Вес брутто, кг
8800/9300
