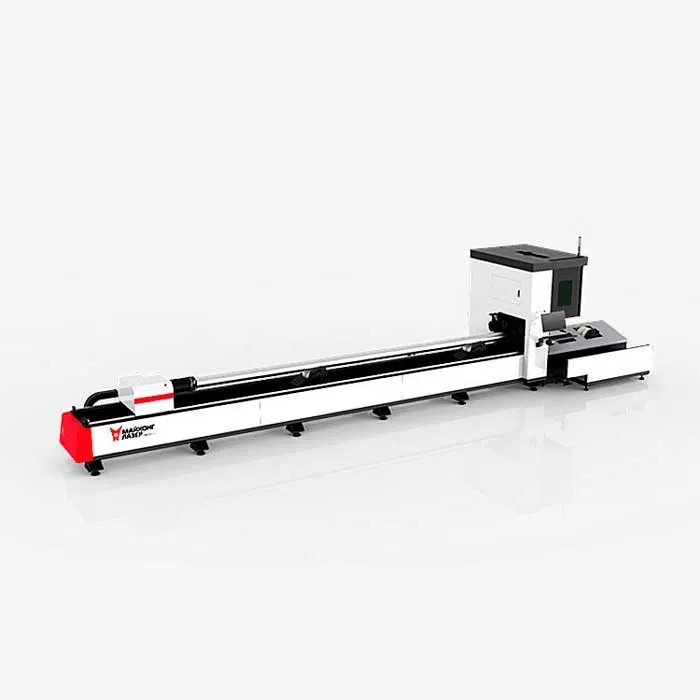

Установка лазерной резки труб и профиля XR 6020 3 kW
Системы полуавтоматической и автоматической загрузки труб на оптоволоконных лазерных труборезах предназначены для повышения производительности, снижения трудозатрат и обеспечения стабильной подачи заготовок в зону резки.
Правильно подобранная система загрузки труб может значительно повысить эффективность работы оптоволоконного лазерного трубореза и снизить затраты на производство.
Серия XR - 240 предназначена для эффективной лазерной резки труб и профилей длиной до 6 / 9 / 12 метров, весом до 300 кг и остатком материла 100 мм.
Гарантируется гибкость в решении сложных задач и превосходное качество реза. Эргономичный дизайн позволяет операторам легко управлять станком, оптимизируя рабочее пространство и повышая продуктивность даже при высокой загрузке.
Для повышения производительности лазерный труборез может быть оснащен поворотной лазерной головой с функцией BEVEL для резки под углом за один проход. А также системами полуавтоматической загрузки и выгрузки длинных заготовок.
Инвестиции в лазерные труборезы ML-XR позволяют не только повысить производительность и сократить время простоя, но и значительно снизить
себестоимость производства за счет более эффективной и надежной технологии обработки труб.
// Максимальная грузоподъёмность 500 кг
// Диаметр обработки от 10 мм до 240 мм
// Параметр ускорения 1,2G
Поток воздуха помогает выдувать расплавленный металл (шлак) из зоны резания, предотвращая его налипание на внутреннюю стенку трубы
// Снижение образования шлака: Выдувание расплавленного металла предотвращает его застывание и налипание на стенки трубы, что уменьшает или полностью исключает необходимость дополнительной очистки после резки.
// Улучшение качества реза: Отсутствие шлака улучшает качество кромок реза и повышает точность обработки.
// Охлаждение зоны резания: Сжатый воздух также может оказывать охлаждающее воздействие на зону резания, что помогает предотвратить
перегрев.
// Защита оптики: Поток воздуха может также частично защищать оптику лазера от загрязнения испарениями металла и другими частицами, образующимися в процессе резки.
Ролики помогают точно зафиксировать трубу в нужном положении, что важно для лазерной резки. Без них труба может сдвигаться или вибрировать, ухудшая качество реза.
Поддержка труб роликами обеспечивает плавное и равномерное движение трубы, что снижает риск заеданий и механических повреждений.
Центрирующие опоры на лазерном труборезе, предназначенном для автоматической или полуавтоматической загрузки, играют ключевую роль в обеспечении точного и стабильного позиционирования труб перед резкой. Обеспечивают правильное положение трубы относительно лазерной головки.
Интеллектуальная система поддержки - технология, которая активно адаптирует и автоматические регулирует положение опор по высоте и диаметру в соответствии с изменяющимся условиям в процессе резки, обеспечивая оптимальную поддержку и центровку трубы для повышения точности, качества и скорости обработки.
Благодаря постоянному контролю и корректировке положения трубы, динамическая система обеспечивает более высокую точность резки,
особенно при обработке длинных, тонкостенных или деформированных труб.
Использование системы центрирования труб при помощи динамических опор центрирования обеспечивает возможность эффективной работы с системами автоматической или полуавтоматической загрузки труб
Благодаря динамической поддержки, установленной в станок можно регулировать высоту в соответствии с высотой трубы в ходе резки. Эта функциональная возможность позволяет избежать погрешности точности резки, вызванной самогравитационной деформацией при резке длинных труб любого типа.
Помогает точно центрировать трубу относительно лазерной головки, обеспечивая точное позиционирование для резки.
Минимизирует вибрации, возникающие при резке, особенно вблизи точек опоры и концах трубы.
Регулировка по высоте, наклону, длине и весу трубы на выходе из зоны резания. Обеспечивает автоматизированную поддержку во время разгрузки, а так же в непосредственно в самом процессе резки трубы.
Лазерный комплекс ML серии XR обеспечивает высокую скорость при выполнении производственных задач и гибкость с обработкой прямоугольных, круглых, овальных, треугольных труб и различных типов уголков, швеллеров, тавров, двутавров и различных типоразмеров
профильных заготовок.
2-х патронная EtherCAT система резки средних труб FSCUT3000DE-L/M/G. 3 модуля для резки средних труб. Поддержка резки листа.
Система резки малых труб FSCUT 3000DE-A/D/H
Система EtherCAT с высокой эффективностью и точностью. 2 патрона или 1 патрон + резка под углом. Широко применяется в производстве круглых и квадратных труб.
Работает с программным обеспечением для раскроя TubesT, обеспечивая настройку техники, расширенное создание траекторий и раскрой для стандартных и особых производственных задач.
Автоматический поиск центра трубы
Программа TubePro может определить местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, чтобы гарантировать высокую точность резки.
7-осевая система управления:
TubePro поддерживает 3-х опорную конструкцию 7-осевого механизма. Два подвижных патрона и один фиксированный патрон между ними могут подавать
трубы в процессе резки, обеспечивая нулевые отходы и экономию материала.
вверх или вниз в соответствии с положением патрона, а также поддерживает функцию сигнализации для безопасности. Функция может использоваться для разгрузки деталей.
Расчет траектории по оси Z:
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла.
Функция быстрых перемещений:
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYW, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности резки.
Определение и регулировка давления газа в реальном времени с помощью замкнутого контура управления, обеспечивающего последовательную резку для достижения абсолютно стабильных результатов обработки.
Давление режущего газа регулируется с помощью прецизионных электропневматических клапанов, управляемых системой ЧПУ.
Функции управления TUBE PRO предоставляет широкий спектр функций для управления процессом лазерной резки, включая: управление мощностью лазера, управление скоростью резки, управление подачей газа, управление высотой режущей головки, управление параметрами пробивки, управление параметрами углов
Основные функции
Особенности установки лазерной резки труб и профиля XR 6020 3 kW:
Системы поддержки и автоматизации
Динамические опоры регулируются в реальном времени, чтобы поддерживать трубу на нужной высоте и положении, предотвращая провисание и деформацию, способствует снижению вибраций длинных труб, улучшая качество реза и ускоряя процесс обработкиСистемы полуавтоматической и автоматической загрузки труб на оптоволоконных лазерных труборезах предназначены для повышения производительности, снижения трудозатрат и обеспечения стабильной подачи заготовок в зону резки.
Правильно подобранная система загрузки труб может значительно повысить эффективность работы оптоволоконного лазерного трубореза и снизить затраты на производство.
Серия XR - 240 предназначена для эффективной лазерной резки труб и профилей длиной до 6 / 9 / 12 метров, весом до 300 кг и остатком материла 100 мм.
Гарантируется гибкость в решении сложных задач и превосходное качество реза. Эргономичный дизайн позволяет операторам легко управлять станком, оптимизируя рабочее пространство и повышая продуктивность даже при высокой загрузке.
Для повышения производительности лазерный труборез может быть оснащен поворотной лазерной головой с функцией BEVEL для резки под углом за один проход. А также системами полуавтоматической загрузки и выгрузки длинных заготовок.
Инвестиции в лазерные труборезы ML-XR позволяют не только повысить производительность и сократить время простоя, но и значительно снизить
себестоимость производства за счет более эффективной и надежной технологии обработки труб.
Установки лазерной резки труб XR 6020:
Автоматическое центрирование зажимных патронов под геометрию трубы с учетом неровности по поверхности при постоянном контроле датчиков и систем оптического измерения.// Максимальная грузоподъёмность 500 кг
// Диаметр обработки от 10 мм до 240 мм
// Параметр ускорения 1,2G
Подача воздуха в задний патрон
Сжатый воздух подается через канал в заднем патроне и выходит вблизи зоны резания внутри трубы.Поток воздуха помогает выдувать расплавленный металл (шлак) из зоны резания, предотвращая его налипание на внутреннюю стенку трубы
// Снижение образования шлака: Выдувание расплавленного металла предотвращает его застывание и налипание на стенки трубы, что уменьшает или полностью исключает необходимость дополнительной очистки после резки.
// Улучшение качества реза: Отсутствие шлака улучшает качество кромок реза и повышает точность обработки.
// Охлаждение зоны резания: Сжатый воздух также может оказывать охлаждающее воздействие на зону резания, что помогает предотвратить
перегрев.
// Защита оптики: Поток воздуха может также частично защищать оптику лазера от загрязнения испарениями металла и другими частицами, образующимися в процессе резки.
Направляющие ролики
Направляющие ролики для поддержки труб в качестве направляющих настраиваются под габариты заготовки, ускоряя работу оператора и повышая производительность.Ролики помогают точно зафиксировать трубу в нужном положении, что важно для лазерной резки. Без них труба может сдвигаться или вибрировать, ухудшая качество реза.
Поддержка труб роликами обеспечивает плавное и равномерное движение трубы, что снижает риск заеданий и механических повреждений.
Центрирующие опоры
Центрирующие опоры - обеспечивают соосность трубы с осью вращения патрона, что необходимо для точной загрузки трубы при работе систем полуавтоматической или автоматической загрузки.Центрирующие опоры на лазерном труборезе, предназначенном для автоматической или полуавтоматической загрузки, играют ключевую роль в обеспечении точного и стабильного позиционирования труб перед резкой. Обеспечивают правильное положение трубы относительно лазерной головки.
Динамическая система следования
Динамические опоры центрирования - способны автоматически подстраиваться под фактическое положение трубы и центрировать её относительно оси станка. Они нивелируют погрешности, возникающие при загрузке, обеспечивая правильное положение трубы для дальнейшей обработки.Интеллектуальная система поддержки - технология, которая активно адаптирует и автоматические регулирует положение опор по высоте и диаметру в соответствии с изменяющимся условиям в процессе резки, обеспечивая оптимальную поддержку и центровку трубы для повышения точности, качества и скорости обработки.
Благодаря постоянному контролю и корректировке положения трубы, динамическая система обеспечивает более высокую точность резки,
особенно при обработке длинных, тонкостенных или деформированных труб.
Использование системы центрирования труб при помощи динамических опор центрирования обеспечивает возможность эффективной работы с системами автоматической или полуавтоматической загрузки труб
Благодаря динамической поддержки, установленной в станок можно регулировать высоту в соответствии с высотой трубы в ходе резки. Эта функциональная возможность позволяет избежать погрешности точности резки, вызванной самогравитационной деформацией при резке длинных труб любого типа.
Помогает точно центрировать трубу относительно лазерной головки, обеспечивая точное позиционирование для резки.
Минимизирует вибрации, возникающие при резке, особенно вблизи точек опоры и концах трубы.
Динамический приемный стол
Активная система разгрузки труб, интегрированная с системой управления станкомРегулировка по высоте, наклону, длине и весу трубы на выходе из зоны резания. Обеспечивает автоматизированную поддержку во время разгрузки, а так же в непосредственно в самом процессе резки трубы.
Лазерный комплекс ML серии XR обеспечивает высокую скорость при выполнении производственных задач и гибкость с обработкой прямоугольных, круглых, овальных, треугольных труб и различных типов уголков, швеллеров, тавров, двутавров и различных типоразмеров
профильных заготовок.
- Минимальный диаметр обработки круглой трубы – 10 мм
- Минимальный параметр обработки профильной трубы – 10 х 10 мм
- Максимальный диаметр обработки круглой трубы – 240 мм
- Минимальный параметр обработки профильной трубы – 240 х 240 мм
Система управления FSCUT
FSCUT 3000DE-M - это система управления EtherCAT для станков для резки труб с двумя патронами. По сравнению с другими системами резки труб, представленными на рынке, она обладает преимуществами повышения эффективности резки, поддержки различных видов обработки скосов и обеспечения стабильности высокоточной резки.- Система адаптирована для интеграции с ЧПУ-станками различных конфигураций, включая модели с автоматической и полуавтоматической подачей заготовок, поворотными столами и многоосевыми системами. Это делает FSCUT 3000DE-M идеальным решением для производств, требующих гибкости и точности.
- Ее ключевая особенность — универсальность: она поддерживает работу как с круглыми, прямоугольными, так и профильными трубами.
- Предотвращение пропущенного среза. Определение длины оставшегося материала в режиме реального времени
2-х патронная EtherCAT система резки средних труб FSCUT3000DE-L/M/G. 3 модуля для резки средних труб. Поддержка резки листа.
Система резки малых труб FSCUT 3000DE-A/D/H
Система EtherCAT с высокой эффективностью и точностью. 2 патрона или 1 патрон + резка под углом. Широко применяется в производстве круглых и квадратных труб.
ПО для обработки труб и профиля
TubePro предназначена для скоростной лазерной резки труб, поддерживает обработку труб различной формы: U / L / H / T, овальных и многоугольных и тд.Работает с программным обеспечением для раскроя TubesT, обеспечивая настройку техники, расширенное создание траекторий и раскрой для стандартных и особых производственных задач.
Автоматический поиск центра трубы
Программа TubePro может определить местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, чтобы гарантировать высокую точность резки.
Заготовка и плавающие координаты:
В работе используется фиксированная нулевая точка используемого профиля, например, при пробивке отверстий. Плавающий режим берет нулевую точку там, где она стоит и позволяет пользователю свободно запускать производство.7-осевая система управления:
TubePro поддерживает 3-х опорную конструкцию 7-осевого механизма. Два подвижных патрона и один фиксированный патрон между ними могут подавать
трубы в процессе резки, обеспечивая нулевые отходы и экономию материала.
Управления опорами поддержки
Длинная труба изгибается под действием силы тяжести, поэтому ее должны поддерживаться держатели. TubePro может управлять держателямивверх или вниз в соответствии с положением патрона, а также поддерживает функцию сигнализации для безопасности. Функция может использоваться для разгрузки деталей.
Оптимальная резка углов
TubePro поддерживает технику, которая помогает справляться с трудностями при резке углов. Правильная настройка технологии углов, включая давление газа, пиковую мощность лазера и рабочий цикл, улучшит эффективность и качество резки углов.Расчет траектории по оси Z:
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла.
Функция быстрых перемещений:
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYW, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности резки.
Программное управление давлением
Программное управление давлением режущего газа в станках лазернойрезки позволяет автоматизировать и оптимизировать процесс резки, обеспечивая высокое качество и производительность.Определение и регулировка давления газа в реальном времени с помощью замкнутого контура управления, обеспечивающего последовательную резку для достижения абсолютно стабильных результатов обработки.
Давление режущего газа регулируется с помощью прецизионных электропневматических клапанов, управляемых системой ЧПУ.
- Программное управление давлением кислорода O2
- Программное управление давлением азота N2 - опция
- Программное управление давлением воздуха Air - опция
Основные функции функции TubePro:
TUBE PRO предоставляет широкий спектр функций, специальноразработанных для оптимизации процесса лазерной резки.Функции управления TUBE PRO предоставляет широкий спектр функций для управления процессом лазерной резки, включая: управление мощностью лазера, управление скоростью резки, управление подачей газа, управление высотой режущей головки, управление параметрами пробивки, управление параметрами углов
Основные функции
- Система автоматического слежения за поверхностью трубы
- Авто настройка скорости и мощности в реальном времени
- Оптимизация обработки сложных контуров и углов
- Мгновенное реагирование системы безопасности
- Корректировка и создание чертежей в программе
- Оптимизация импортируемых чертежей
- Настройка векторов и очереди резки
- Определение положения листа
- Расстановка микросоединений
- Минимизация длины реза, оптимизация траектории реза
- Оптимизация заходов и выходов лазерного луча
- Определение оптимального порядка резки
- Минимизация холостых перемещений
- Точная настройка мощности, частоты, ширины и формы импульса
- Возможность регулировки положения фокуса лазерного луча
- Предотвращение перегрева при угловой резки
- Управление скоростью резки
- Регулировка давления газа для обеспечения высокого качества кромки реза
- Программирование последовательности газов при пробивке и резки
- Выбор оптимального вспомогательного газа
Вес нетто, кг
3000
Описание
Установка лазерной резки труб и профиля XR 6020 3 kWОсобенности установки лазерной резки труб и профиля XR 6020 3 kW:
Система поддержки и и автоматизации
Динамические опоры регулируются в реальном времени, чтобы поддерживать трубу на нужной высоте и положении, предотвращая провисание и деформацию, способствует снижению вибраций длинных труб, улучшая качество реза и ускоряя процесс обработки.Системы полуавтоматической и автоматической загрузки труб на оптоволоконных лазерных труборезах предназначены для повышения производительности, снижения трудозатрат и обеспечения стабильной подачи заготовок в зону резки.
Правильно подобранная система загрузки труб может значительно повысить эффективность работы оптоволоконного лазерного трубореза и снизить затраты на производство.
Серия XR - 240 предназначена для эффективной лазерной резки труб и профилей длиной до 6 / 9 / 12 метров, весом до 300 кг и остатком материла 100 мм.
Гарантируется гибкость в решении сложных задач и превосходное качество реза. Эргономичный дизайн позволяет операторам легко управлять станком, оптимизируя рабочее пространство и повышая продуктивность даже при высокой загрузке.
Для повышения производительности лазерный труборез может быть оснащен поворотной лазерной головой с функцией BEVEL для резки под углом за один проход. А также системами полуавтоматической загрузки и выгрузки длинных заготовок.
Инвестиции в лазерные труборезы ML-XR позволяют не только повысить производительность и сократить время простоя, но и значительно снизить себестоимость производства за счет более эффективной и надежной технологии обработки труб.
Установки лазерной резки труб XR 6020:
Автоматическое центрирование зажимных патронов под геометрию трубы с учетом неровности по поверхности при постоянном контроле датчиков и систем оптического измерения.- Максимальная грузоподъёмность 500 кг
- Диаметр обработки от 10 мм до 240 мм
- Параметр ускорения 1,2G
Подача воздуха в задний патрон:
Сжатый воздух подается через канал в заднем патроне и выходит вблизи зоны резания внутри трубы. Поток воздуха помогает выдувать расплавленный металл (шлак) из зоны резания, предотвращая его налипание на внутреннюю стенку трубы.
- Снижение образования шлака: Выдувание расплавленного металла предотвращает его застывание и налипание на стенки трубы, что уменьшает или полностью исключает необходимость дополнительной очистки после резки.
- Улучшение качества реза: Отсутствие шлака улучшает качество кромок реза и повышает точность обработки.
- Охлаждение зоны резания: Сжатый воздух также может оказывать охлаждающее воздействие на зону резания, что помогает предотвратить перегрев.
- Защита оптики: Поток воздуха может также частично защищать оптику лазера от загрязнения испарениями металла и другими частицами, образующимися в процессе резки.
Направляющие ролики
Направляющие ролики для поддержки труб в качестве направляющихнастраиваются под габариты заготовки, ускоряя работу оператора и повышая производительность.Ролики помогают точно зафиксировать трубу в нужном положении, что важно для лазерной резки. Без них труба может сдвигаться или вибрировать, ухудшая качество реза.
Поддержка труб роликами обеспечивает плавное и равномерное движение трубы, что снижает риск заеданий и механических повреждений.
Центрирующие опоры
Центрирующие опоры - обеспечивают соосность трубы с осью вращения патрона, что необходимо для точной загрузки трубы при работе систем полуавтоматической или автоматической загрузки.Центрирующие опоры на лазерном труборезе, предназначенном для автоматической или полуавтоматической загрузки, играют ключевую роль в обеспечении точного и стабильного позиционирования труб перед резкой. Обеспечивают правильное положение трубы относительно лазерной головки.
Динамическая система следования:
- Динамические опоры центрирования - способны автоматическиподстраиваться под фактическое положение трубы и центрировать её относительно оси станка. Они нивелируют погрешности, возникающие при загрузке, обеспечивая правильное положение трубы для дальнейшей обработки.
- Интеллектуальная система поддержки - технология, которая активно адаптирует и автоматические регулирует положение опор по высоте и диаметру в соответствии с изменяющимся условиям в процессе резки,
- обеспечивая оптимальную поддержку и центровку трубы для повышения точности, качества и скорости обработки.
- Благодаря постоянному контролю и корректировке положения трубы, динамическая система обеспечивает более высокую точность резки, особенно при обработке длинных, тонкостенных или деформированных труб.
- Использование системы центрирования труб при помощи динамических опор центрирования обеспечивает возможность эффективной работы с системами автоматической или полуавтоматической загрузки труб
Динамическая система следования
- Благодаря динамической поддержки, установленной в станок можно регулировать высоту в соответствии с высотой трубы в ходе резки. Эта функциональная возможность позволяет избежать погрешности точности резки, вызванной самогравитационной деформацией при резке длинных труб любого типа.
- Помогает точно центрировать трубу относительно лазерной головки, обеспечивая точное позиционирование для резки.
- Минимизирует вибрации, возникающие при резке, особенно вблизи точек опоры и концах трубы.
Динамический приемный стол:
- Активная система разгрузки труб, интегрированная с системой управления станком
- Регулировка по высоте, наклону, длине и весу трубы на выходе из зоны резания. Обеспечивает автоматизированную поддержку во время разгрузки, а так же в непосредственно в самом процессе резки трубы.
Вариативность типоразмеров труб:
Лазерный комплекс ML серии XR обеспечивает высокую скорость при выполнении производственных задач и гибкость с обработкой прямоугольных, круглых, овальных, треугольных труб и различных типов уголков, швеллеров, тавров, двутавров и различных типоразмеров профильных заготовок.- Минимальный диаметр обработки круглой трубы – 10 мм
- Минимальный параметр обработки профильной трубы – 10 х 10 мм
- Максимальный диаметр обработки круглой трубы – 240 мм
- Минимальный параметр обработки профильной трубы – 240 х 240 мм
Система управления FSCUT
FSCUT 3000DE-M - это система управления EtherCAT для станков для резки труб с двумя патронами. По сравнению с другими системами резки труб, представленными на рынке, она обладает преимуществами повышения эффективности резки, поддержки различных видов обработки скосов и обеспечения стабильности высокоточной резки.- Система адаптирована для интеграции с ЧПУ-станками различных конфигураций, включая модели с автоматической и полуавтоматической подачей заготовок, поворотными столами и многоосевыми системами. Это делает FSCUT 3000DE-M идеальным решением для производств, требующих гибкости и точности.
- Ее ключевая особенность — универсальность: она поддерживает работу как с круглыми, прямоугольными, так и профильными трубами.
- Предотвращение пропущенного среза. Определение длины оставшегося материала в режиме реального времени
2-х патронная EtherCAT система резки средних труб FSCUT3000DE-L/M/G. 3 модуля для резки средних труб. Поддержка резки листа.
Система резки малых труб FSCUT 3000DE-A/D/H
Система EtherCAT с высокой эффективностью и точностью. 2 патрона или 1 патрон + резка под углом. Широко применяется в производстве круглых и квадратных труб
ПО для обработки труб и профиля
TubePro предназначена для скоростной лазерной резки труб, поддерживает обработку труб различной формы: U / L / H / T, овальных и многоугольных и тд.Работает с программным обеспечением для раскроя TubesT, обеспечивая настройку техники, расширенное создание траекторий и раскрой для стандартных и особых производственных задач.
Возможности системы Tube Pro
Автоматический поиск центра трубыПрограмма TubePro может определить местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, чтобы гарантировать высокую точность резки
Заготовка и плавающие координаты
В работе используется фиксированная нулевая точка используемого профиля, например, при пробивке отверстий. Плавающий режим берет нулевую точку там, где она стоит и позволяет пользователю свободно запускать производство
7-осевая система управления
TubePro поддерживает 3-х опорную конструкцию 7- осевого механизма. Два подвижных патрона и один фиксированный патрон между ними могут подавать трубы в процессе резки, обеспечивая нулевые отходы и экономию материала.
Управление опорами поддержки
Длинная труба изгибается под действием силы тяжести, поэтому ее должны поддерживаться держатели. TubePro может управлять держателями вверх или вниз в соответствии с положением патрона, а также поддерживает функцию сигнализации для безопасности. Функция может использоваться для разгрузки деталей.
Оптимальная резка углов
TubePro поддерживает технику, которая помогает справляться с трудностями при резке углов. Правильная настройка технологии углов, включая давление газа, пиковую мощность лазера и рабочий цикл, улучшит эффективность и качество резки углов.
Расчет траектории по оси Z
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла.
Функция быстрых перемещений
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYW, пока лазерная головка перемещается по следующей траектории для достижения
высокой эффективности резки.
Программное управление давлением
Программное управление давлением режущего газа в станках лазерной резки позволяет автоматизировать и оптимизировать процесс резки, обеспечивая высокое качество и производительность.Определение и регулировка давления газа в реальном времени с помощью замкнутого контура управления, обеспечивающего последовательную резку для достижения абсолютно стабильных результатов обработки.
Давление режущего газа регулируется с помощью прецизионных электропневматических клапанов, управляемых системой ЧПУ.
- Программное управление давлением кислорода O2
- Программное управление давлением азота N2 - опция
- Программное управление давлением воздуха Air - опция
Основные функции
TUBE PRO предоставляет широкий спектр функций, специальноразработанных для оптимизации процесса лазерной резки.Функции управления TUBE PRO предоставляет широкий спектр функций
для управления процессом лазерной резки, включая: управление
мощностью лазера, управление скоростью резки, управление подачей газа,
управление высотой режущей головки, управление параметрами пробивки,
управление параметрами углов
Установка лазерной резки труб и профиля XR 6020 3 kW
Особенности установки лазерной резки труб и профиля XR 6020 3 kW:
Система поддержки и и автоматизации
Динамические опоры регулируются в реальном времени, чтобы поддерживать трубу на нужной высоте и положении, предотвращая провисание и деформацию, способствует снижению вибраций длинных труб, улучшая качество реза и ускоряя процесс обработки.Системы полуавтоматической и автоматической загрузки труб на оптоволоконных лазерных труборезах предназначены для повышения производительности, снижения трудозатрат и обеспечения стабильной подачи заготовок в зону резки.
Правильно подобранная система загрузки труб может значительно повысить эффективность работы оптоволоконного лазерного трубореза и снизить затраты на производство.
Серия XR - 240 предназначена для эффективной лазерной резки труб и профилей длиной до 6 / 9 / 12 метров, весом до 300 кг и остатком материла 100 мм.
Гарантируется гибкость в решении сложных задач и превосходное качество реза. Эргономичный дизайн позволяет операторам легко управлять станком, оптимизируя рабочее пространство и повышая продуктивность даже при высокой загрузке.
Для повышения производительности лазерный труборез может быть оснащен поворотной лазерной головой с функцией BEVEL для резки под углом за один проход. А также системами полуавтоматической загрузки и выгрузки длинных заготовок.
Инвестиции в лазерные труборезы ML-XR позволяют не только повысить производительность и сократить время простоя, но и значительно снизить себестоимость производства за счет более эффективной и надежной технологии обработки труб.
Установки лазерной резки труб XR 6020:
Автоматическое центрирование зажимных патронов под геометрию трубы с учетом неровности по поверхности при постоянном контроле датчиков и систем оптического измерения.- Максимальная грузоподъёмность 500 кг
- Диаметр обработки от 10 мм до 240 мм
- Параметр ускорения 1,2G
Подача воздуха в задний патрон:
Сжатый воздух подается через канал в заднем патроне и выходит вблизи зоны резания внутри трубы. Поток воздуха помогает выдувать расплавленный металл (шлак) из зоны резания, предотвращая его налипание на внутреннюю стенку трубы.
- Снижение образования шлака: Выдувание расплавленного металла предотвращает его застывание и налипание на стенки трубы, что уменьшает или полностью исключает необходимость дополнительной очистки после резки.
- Улучшение качества реза: Отсутствие шлака улучшает качество кромок реза и повышает точность обработки.
- Охлаждение зоны резания: Сжатый воздух также может оказывать охлаждающее воздействие на зону резания, что помогает предотвратить перегрев.
- Защита оптики: Поток воздуха может также частично защищать оптику лазера от загрязнения испарениями металла и другими частицами, образующимися в процессе резки.
Направляющие ролики
Направляющие ролики для поддержки труб в качестве направляющихнастраиваются под габариты заготовки, ускоряя работу оператора и повышая производительность.Ролики помогают точно зафиксировать трубу в нужном положении, что важно для лазерной резки. Без них труба может сдвигаться или вибрировать, ухудшая качество реза.
Поддержка труб роликами обеспечивает плавное и равномерное движение трубы, что снижает риск заеданий и механических повреждений.
Центрирующие опоры
Центрирующие опоры - обеспечивают соосность трубы с осью вращения патрона, что необходимо для точной загрузки трубы при работе систем полуавтоматической или автоматической загрузки.Центрирующие опоры на лазерном труборезе, предназначенном для автоматической или полуавтоматической загрузки, играют ключевую роль в обеспечении точного и стабильного позиционирования труб перед резкой. Обеспечивают правильное положение трубы относительно лазерной головки.
Динамическая система следования:
- Динамические опоры центрирования - способны автоматическиподстраиваться под фактическое положение трубы и центрировать её относительно оси станка. Они нивелируют погрешности, возникающие при загрузке, обеспечивая правильное положение трубы для дальнейшей обработки.
- Интеллектуальная система поддержки - технология, которая активно адаптирует и автоматические регулирует положение опор по высоте и диаметру в соответствии с изменяющимся условиям в процессе резки,
- обеспечивая оптимальную поддержку и центровку трубы для повышения точности, качества и скорости обработки.
- Благодаря постоянному контролю и корректировке положения трубы, динамическая система обеспечивает более высокую точность резки, особенно при обработке длинных, тонкостенных или деформированных труб.
- Использование системы центрирования труб при помощи динамических опор центрирования обеспечивает возможность эффективной работы с системами автоматической или полуавтоматической загрузки труб
Динамическая система следования
- Благодаря динамической поддержки, установленной в станок можно регулировать высоту в соответствии с высотой трубы в ходе резки. Эта функциональная возможность позволяет избежать погрешности точности резки, вызванной самогравитационной деформацией при резке длинных труб любого типа.
- Помогает точно центрировать трубу относительно лазерной головки, обеспечивая точное позиционирование для резки.
- Минимизирует вибрации, возникающие при резке, особенно вблизи точек опоры и концах трубы.
Динамический приемный стол:
- Активная система разгрузки труб, интегрированная с системой управления станком
- Регулировка по высоте, наклону, длине и весу трубы на выходе из зоны резания. Обеспечивает автоматизированную поддержку во время разгрузки, а так же в непосредственно в самом процессе резки трубы.
Вариативность типоразмеров труб:
Лазерный комплекс ML серии XR обеспечивает высокую скорость при выполнении производственных задач и гибкость с обработкой прямоугольных, круглых, овальных, треугольных труб и различных типов уголков, швеллеров, тавров, двутавров и различных типоразмеров профильных заготовок.- Минимальный диаметр обработки круглой трубы – 10 мм
- Минимальный параметр обработки профильной трубы – 10 х 10 мм
- Максимальный диаметр обработки круглой трубы – 240 мм
- Минимальный параметр обработки профильной трубы – 240 х 240 мм
Система управления FSCUT
FSCUT 3000DE-M - это система управления EtherCAT для станков для резки труб с двумя патронами. По сравнению с другими системами резки труб, представленными на рынке, она обладает преимуществами повышения эффективности резки, поддержки различных видов обработки скосов и обеспечения стабильности высокоточной резки.- Система адаптирована для интеграции с ЧПУ-станками различных конфигураций, включая модели с автоматической и полуавтоматической подачей заготовок, поворотными столами и многоосевыми системами. Это делает FSCUT 3000DE-M идеальным решением для производств, требующих гибкости и точности.
- Ее ключевая особенность — универсальность: она поддерживает работу как с круглыми, прямоугольными, так и профильными трубами.
- Предотвращение пропущенного среза. Определение длины оставшегося материала в режиме реального времени
2-х патронная EtherCAT система резки средних труб FSCUT3000DE-L/M/G. 3 модуля для резки средних труб. Поддержка резки листа.
Система резки малых труб FSCUT 3000DE-A/D/H
Система EtherCAT с высокой эффективностью и точностью. 2 патрона или 1 патрон + резка под углом. Широко применяется в производстве круглых и квадратных труб
ПО для обработки труб и профиля
TubePro предназначена для скоростной лазерной резки труб, поддерживает обработку труб различной формы: U / L / H / T, овальных и многоугольных и тд.Работает с программным обеспечением для раскроя TubesT, обеспечивая настройку техники, расширенное создание траекторий и раскрой для стандартных и особых производственных задач.
Возможности системы Tube Pro
Автоматический поиск центра трубыПрограмма TubePro может определить местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, чтобы гарантировать высокую точность резки
Заготовка и плавающие координаты
В работе используется фиксированная нулевая точка используемого профиля, например, при пробивке отверстий. Плавающий режим берет нулевую точку там, где она стоит и позволяет пользователю свободно запускать производство
7-осевая система управления
TubePro поддерживает 3-х опорную конструкцию 7- осевого механизма. Два подвижных патрона и один фиксированный патрон между ними могут подавать трубы в процессе резки, обеспечивая нулевые отходы и экономию материала.
Управление опорами поддержки
Длинная труба изгибается под действием силы тяжести, поэтому ее должны поддерживаться держатели. TubePro может управлять держателями вверх или вниз в соответствии с положением патрона, а также поддерживает функцию сигнализации для безопасности. Функция может использоваться для разгрузки деталей.
Оптимальная резка углов
TubePro поддерживает технику, которая помогает справляться с трудностями при резке углов. Правильная настройка технологии углов, включая давление газа, пиковую мощность лазера и рабочий цикл, улучшит эффективность и качество резки углов.
Расчет траектории по оси Z
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла.
Функция быстрых перемещений
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYW, пока лазерная головка перемещается по следующей траектории для достижения
высокой эффективности резки.
Программное управлением давлением
Программное управление давлением режущего газа в станках лазерной резки позволяет автоматизировать и оптимизировать процесс резки, обеспечивая высокое качество и производительность.Определение и регулировка давления газа в реальном времени с помощью замкнутого контура управления, обеспечивающего последовательную резку для достижения абсолютно стабильных результатов обработки.
Давление режущего газа регулируется с помощью прецизионных электропневматических клапанов, управляемых системой ЧПУ.
- Программное управление давлением кислорода O2
- Программное управление давлением азота N2 - опция
- Программное управление давлением воздуха Air - опция
Основные функции
TUBE PRO предоставляет широкий спектр функций, специально разработанных для оптимизации процесса лазерной резки.Функции управления TUBE PRO предоставляет широкий спектр функций для управления процессом лазерной резки, включая: управление мощностью лазера, управление скоростью резки, управление подачей газа, управление высотой режущей головки, управление параметрами пробивки, управление параметрами углов
Основные функции
- Система автоматического слежения за поверхностью трубы
- Авто настройка скорости и мощности в реальном времени
- Оптимизация обработки сложных контуров и углов
- Мгновенное реагирование системы безопасности
- Корректировка и создание чертежей в программе
- Оптимизация импортируемых чертежей
- Настройка векторов и очереди резки
- Определение положения листа
- Расстановка микросоединений
- Минимизация длины реза, оптимизация траектории реза
- Оптимизация заходов и выходов лазерного луча
- Определение оптимального порядка резки
- Минимизация холостых перемещений
- Точная настройка мощности, частоты, ширины и формы импульса
- Возможность регулировки положения фокуса лазерного луча
- Предотвращение перегрева при угловой резки
- Управление скоростью резки
- Регулировка давления газа для обеспечения высокого качества кромки реза
- Программирование последовательности газов при пробивке и резки
- Выбор оптимального вспомогательного газа
Базовый нестинг
Система раскладки деталей (нестинг) при лазерной резке — этопрограммное обеспечение или модуль, который автоматически оптимизирует размещение деталей на материала для лазерной резки. Цель нестинга — максимально эффективно использовать материал, минимизировать отходы, сократить время резки и снизить затраты.TubesT-Lite - это бесплатное программное обеспечение для генерации траектории инструмента для системы лазерной резки труб FSCUT. Оно разработано для CypTube/TubePro, позволяет импортировать детали из внешних файлов формата IGS, создавать детали стандартных форм и автоматизирует раскладку.
По для обработки труб и профиля
TubesT - это 3D программное обеспечение для резки труб, разработанноедля системы CypTube/TubePro. От создания и редактирования чертежей до полной компенсации, стратегической резки и создания отчетов, TubesT поможет удовлетворить и превзойти ваши производственные потребности.Так же программа расширяет возможности оборудования и позволяет обрабатывать трубы всевозможных видов, таких как уголки, двутавровые и профильные трубы и так же трубы многогранных и произвольных-сложных форм.
Моделирование процесса обработки сложных профилей, для определения контура прохода лазерной головки, что упростит подбор режимов резания двутавровой балки или профильных труб специальной формы. Позволяет переключать моделируемую модель режущей головки для более реалистичной демонстрации режущего эффекта.
- Автоматическое вложение частей различной формы, поддержка создания траектории общей линии в нескольких шаблонах.
- Поддержка профилей форм U/T/H/L и генерация траекторий произвольной формы, так же сложные катаные формы труб, расширяя производственные возможности.
- Поддержка расширенных настроек режимов резания и Fly Cut, 2D-редактирование и непрерывную генерацию траекторий.
- Поддержка импорта файла сборки, чертежа детали и функции отчета о раскрое.
- Позволяет импортировать сразу несколько IGS моделей, различной формы.
- Технология «Nesting». Раскладывает все имеющиеся детали на задаваемой заготовке (длина заготовки и количество), объединяет различные детали в общую линию траектории движения, чтобы сократить время резки и свести отходы к минимуму.
- TubesT объединяет функции вытяжки, вырезания, отверстия, V-образной канавки и т.д., Даже пользователь с нулевым опытом работы в САПР может легко приступить к работе.
- Создание отчетов с готовыми раскладками в «Nesting» для облегчения управления производственным графиком.
- Вложенный отчет с чистым листом данных для облегчения оператору управления производственным графиком.
Возможность редактирования файлов:
- Поддерживает редактирование 3D-вектора
- Поддерживает рисование линий переноса на деталях, а также добавление текста в пакетном режиме.
- Поддерживает применение соответствующей специальной траектории для разных деталей.
- Поддерживает замену графики точками, зеркальное отражение траектории резки, перемещение графики и регулировку угла R.
Особенности TubesT:
Интеллектуальный резTubesT позволяет вырезать детали различных форм с минимальными потерями материала.
Линия совмещенного реза
Различные детали, независимо от примененной компенсации, могут объединять траектории общей линии в TubesT, чтобы сократить время резки и свести к минимуму производственные потери.
Быстрый импорт файлов
Детали или сборки (формат IGS) различных форм можно импортировать в TubesT за одну операцию для повышения эффективности.
Редактирование чертежей
Для решения общих проблем при резке труб, таких как точность сквозного отверстия и помехи при сборке деталей, компания TubesT разработала гибкие и простые в использовании функции, позволяющие пользователю корректировать чертеж деталей.
Автоматическая сортировка
Трубы и профили могут завершить автоматическую сортировку траекторий одним щелчком мыши. Для квадратных и круглых труб TubesT позволяет генерировать
траекторию по последовательности граней трубы или по интервалу длины трубы.
Производство профилей
TubesT поддерживает генерацию траекторий, модификацию и стандартное размещение профилей, таких как форма L/U/T/H, чтобы расширить производственные возможности вашего станка.
Дизайн деталей
TubesT объединяет функции рисования% вытягивания, вырезания, отверстия, V-образной канавки и т. д., поэтому даже пользователь с нулевым опытом с САПР может легко начать работу.
Характеристики
Модель
XR 6020 3 kW
Гарантия, мес.
12
Ось X зона обработки, мм
250
Ось Y зона обработки, мм
6500
Ось Z зона обработки, мм
300
Ускорение, м/с²
1,2g
Точность позиционирования, мм
0,05
Повторяемость, мм
0,03
Минимальная длина трубы (для автоматической загрузки), мм
6500
Максимальный вес трубы, кг/м
300 кг
Лазерный источник
RAYCUS CE 3 kW
Мощность лазерного источника, Вт
3000
Мощность двигателя оси X
1300
Мощность двигателя оси Y
1800
Мощность двигателя оси Z
400
Сервопривода
VEICHI
Вес нетто, кг
3000
Габариты ДхШхВ, мм
11800x1400x2500
4 149 890.44 руб.
/шт
Определяем...
Отзывы
Хотите оставить отзыв?Поставьте свою оценку!
Сделайте выбор!
Нужна консультация? Задайте вопрос прямо сейчас!
