Серво-гидравлический гибочный пресс AD-Servo 30220

Серво-гидравлический гибочный пресс AD-Servo 30220 с усилием гибки в 220 тонн и длиной гиба 3050 мм. Будущее за снижением растущих затрат на электроэнергию и все более экономичных приводов с регулируемой скоростью, предлагаемые на рынке, решения по оборудованию с приводами с регулируемой скоростью находятся на подъеме

Преимущества серво-гидравлического гибочного пресса AD-Servo 30220

• Высокий потенциал энергосбережения

• Снижение эксплуатационных расходов

• Эффективное охлаждение

• Эксплуатационная надежность

• Низкая стоимость инвестиций

• Безопасная система

• Технологии ориентированные на будущее

• Высокое шумоподавление

• Меньше дополнительных замеров

• Простота интеграции проверочных параметров гибки

• Уменьшение количества дорогостоящих сбоев в работе системе

• Соответствие нормам безопасности EC

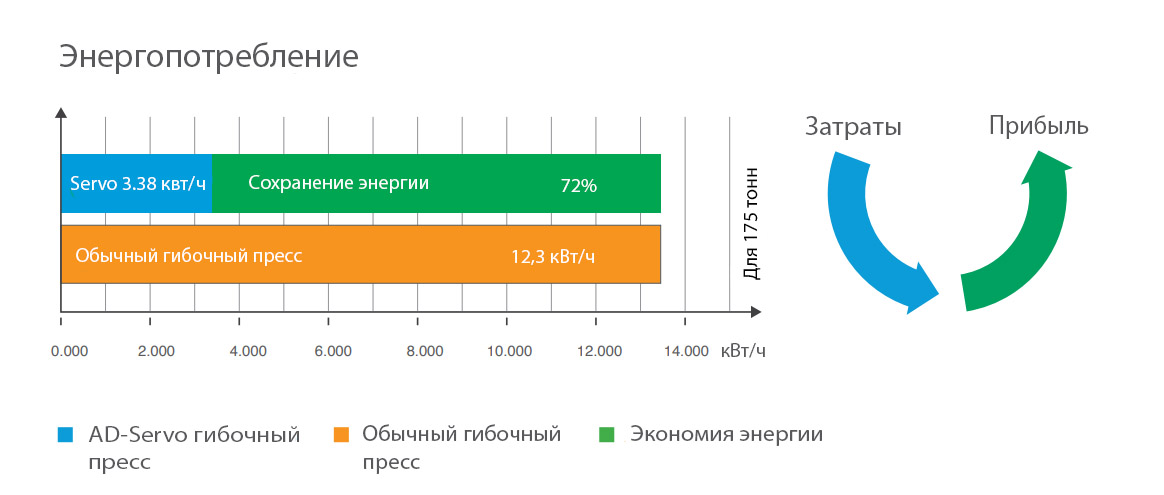

Сравнение потребления энергии гибочных прессов

Основные компоненты

• Серводвигатель

• Гидравлический насос (4-цикла.опер.)

• Серво контроллер IndraDrive C

• Программно-технологическая функция

• Параметр

• Блок питания (масляный бак, принадлежности)

• Блок клапанов, предварительный клапан

• Цилиндр

Физические характеристики

• Контроль позиции

• Контроль давления / давления нагрузки

• Открытая / закрытая гидравлическая схема

• 4-тактовая операция

Производительность

60% больше производительности при 72% экономии потреблении энергии в работе

Быстрое увеличение эффективности производства с прессом AD-Servo 30220

AD-Servo отличается высокой модульностью гидравлики, а также открывает экономические возможности для существующего оборудования и станков, при замене силовых агрегатов с фиксированным рабочим объемом на насосы с регулируемой частотой вращения без особых усилий.

• Энергосбережение

• Точность на каждом цикле

• Подтвержденная экономичность

• Высокая скорость и повторяемость

Базовая спецификация станка AD-Servo 30220

• Высокая точность, стальная конструкция со снятым напряжением, долгий срок службы

• Автоматическая калибровка и первый пуск

• Запатентованная система направляющих Durma

• ШВП и линейные направляющие интегрированные в первоклассную систему заднего упора

• Долговечные и точные возможности гибки со специальным закаленным верхним инструментом

• Возможность использования специального сегментированного инструмента и быстросъемных держателей

• Отличное решение для длинной глубокой гибки

• Высокая точность линейных направляющих

• Стандарты безопасности CE

• Электрические и гидравлические компоненты высокого качества от ведущих мировых производителей


Прочная система заднего упора

• Скорость и высокая точность

• Безопасное перемещение


• Регулировки в каждой точке


• Устойчивость к повреждению


• Простое техобслуживание

Почему задний упор DURMA?

Наиболее важной особенностью для достижения идеального гиба является стабильность и дизайн заднего упора, что позволяет изготовить безупречный и правильный продукт

Высокоскоростная ШВП с системой обратного отхода поддерживается линейными направляющими, что позволяет получить длительный срок эксплуатации заднего упора, хорошую чувствительность защиту против столкновений

Специально разработанные пальцевые блоки со ступенькой для достижения максимальной стабильности могут применяться для различных решений гибки.

Держатели инструмента и оснастка

Производительность гибки увеличивается с применением простой в использовании высококачественной Европейской системы зажима инструмента. Узкий стол разработан для Европейской системы держателей инструмента и возможности Z гибки.

• Европейская система крепления

• Европейский тип нижнего инструмента (4V Матрица)

• Быстросъемный зажим

• Держатель нижнего инструмента Wila

• Держатель верхнего инструмента Wila

• Durma multi V нижний инструмент

• Durma верхний инструмент

Точная и аккуратная гибка на высококачественном прессе AD-Servo 30220

Система компенсации прогиба

Ручная или моторизированная через ЧПУ система компенсации прогиба упрощает гибку, путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Исключает необходимость в подкладках и клиньях.

Линейные направляющие передней поддержки

Прочные опорные кронштейны с наклонными упорами установлены на линейных направляющих. Это позволяет легко регулировать их под длину сгибаемой детали. Поддержки также оснащены боковыми упорами для быстрой, удобной и точной подачи маленьких или широких деталей.

Система защиты CE

Наши машины разработаны в соответствии с нормами CE. Для обеспечения Вашей безопасности гидравлические и электрические компоненты закрыты высокими кожухами, а также применяется лазерная световая защита. Станки в системе тандем оснащены световыми барьерами.

Стабильное движение верхней балки

Используя длинные и плоские направляющие поверхности, все недостатки точечного наведения устраняются на 100% наличием свободного пространства для гибки: система направляющих, которая мешает гибке между рамой, была перемещена вне рамы.

Упрощение гибки на станке AD-Servo 30220

ModEva 19T

• 19" цветной сенсорный экран

• Начертание профиля пальцем на экране

• Автоматический список гибки

• Очень простая и удобная передача данных

• Высокая производительность

• Возможность мульти моделирования XPe для многозадачности

• Управление системой безопасности ЕС

• Ethernet для простой связи

DA-66T

• 2D графический режим программирования

• 3D-визуализация при моделировании и работе

• 17 "цветной TFT с высоким разрешением

• Полный набор приложений Windows

• Совместимость Delem Modusys USB, периферийное подключение

• Поддержка пользовательских приложений в среде многозадачности контроллеров

• Сенсор гибки и интерфейс корректировки

Modeva RA Premium

• Полное 3D моделирование

• Множество точек обзора при работе 3D обнаружение столкновений

• Таблица расчета гибки

• Быстрое вычисление задач

• Импорт 3D-моделей (MetaBEND, IGES)

• Автоматический выбор типа инструмента

• Видео моделирование процесса гибки

• Почти неограниченное количество программ и последовательностей гибки

DA-69T

• Более высокая степень эффективности

• 3D и 2D графический режим программирования

• Сенсорный экран 17 "цветной TFT с высоким разрешением

• Минимальное время запуска

• Совместимость с Delem Modusys

• Интерфейс коррекции на изгиб датчика

• 1 ГБ Объем памяти

• Интегрированная OEM-панель 1280x1024 пикселей, 16-бит. цветной 3D-ускоритель графики

Стандартное оборудование

• Y1, Y2, X, R - 4- оси

• Панель управления - CNC ModEva19T


• CE Manuel F. AKAS II M FPSC-B-C + защитные панели с прерывателем


• CE F.AKAS BVLT световой барьер и защитные панели (для тандемных прессов)


• Сервопривод заднего упора и система линейных направляющих и ШВП (X-R)

• Европейская система зажима инструмента

• Скользящие передние поддержки с Т пазом и наклонным упором

• Специально разработанные – мирового уровня гидравлические блоки и клапана

• Электрические компоненты мирового уровня

Опциональное оборудование

• Панель управления - ModEva RA Premium, Delem 69T и 66T

• FIESSLER AKAS-LC II AKAS-3 M Моторизованный + FPSC (система безопасности PLC)


• Система безопасности CE BLVT - только для тандемных машин


• Z1, Z2 оси


• X1, X2 оси R1, R2 оси


• R1 R2 оси на пальцевых блоках заднего упора


• Delta X ось + 250 мм ход


• X axis = 1000 мм – световой барьер задней защиты


• Система доводки листа AP3-AP4


• Система лазерного измерения и контроля угла гибки


• Быстросъёмный зажим инструмента


• Гидравлические и пневматические системы зажима инструмента


• Нижний и верхний инструменты


• Система разделения нижнего инструмента


• Центральная система смазки


• Охладитель масла


• Дополнительный пальцевый блок заднего упора и скользящие передние опоры


• Специальная упаковка для импорта

Быстрый сервис и запасные части

DURMA обеспечивает лучший уровень сервиса, наличием квалифицированного персонала и склада запасных частей. Наши опытные и профессиональные специалисты всегда готовы к Вашим услугам. Наши курсы профессионального обучения работе оборудования и его применения дадут Вам преимущество в использовании нашей техники.
