Модель BS-460G является гидравлическим ленточнопильным станком, данная модель популярна среди станков серии консольных полуавтоматов.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Технические характеристики:
· Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°
· Опускание и подъем рамы осуществляется за счет гидравлики автоматически
· Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками
· Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
· Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
· Термозащита электродвигателя
· Система смазки и охлаждения полотна
· Тиски гидравлические с возможностью быстрого зажима заготовок
· Станок имеет червячную передачу редуктора
· Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
· Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Процесс пиления:
· Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
· Регулировка угла поворота вдоль шкалы
· Регулируемая подача СОЖ в зону резания
· Дополнительный прижим для пакетной резки для BS-460G (в комплект не входит, поставляется отдельно)
· Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков
· Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно
· Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.
· Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек
Пульт станка.

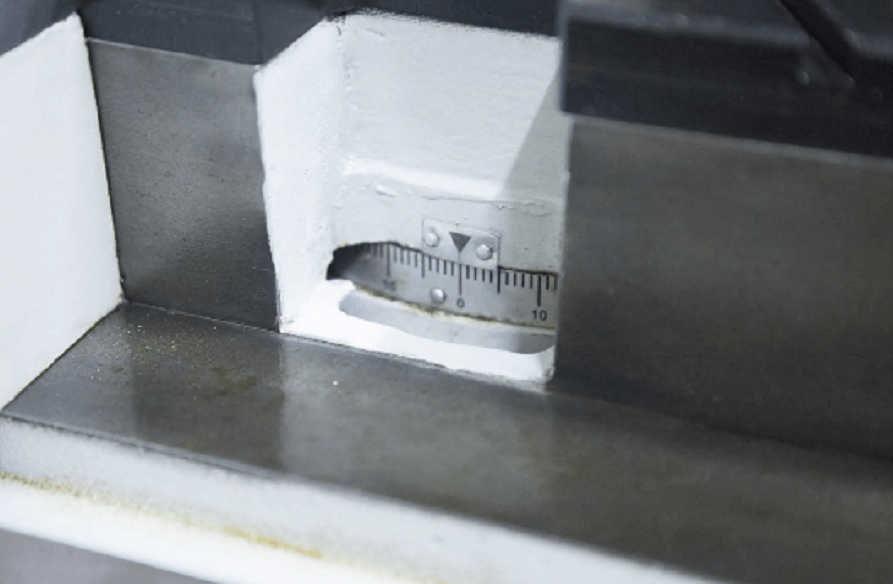

Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.
Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.

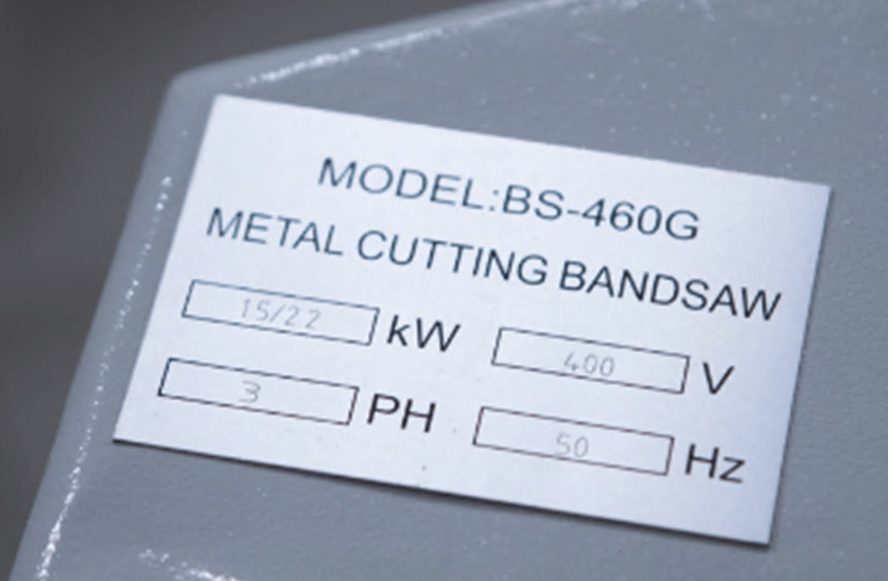

Шильдик станка.

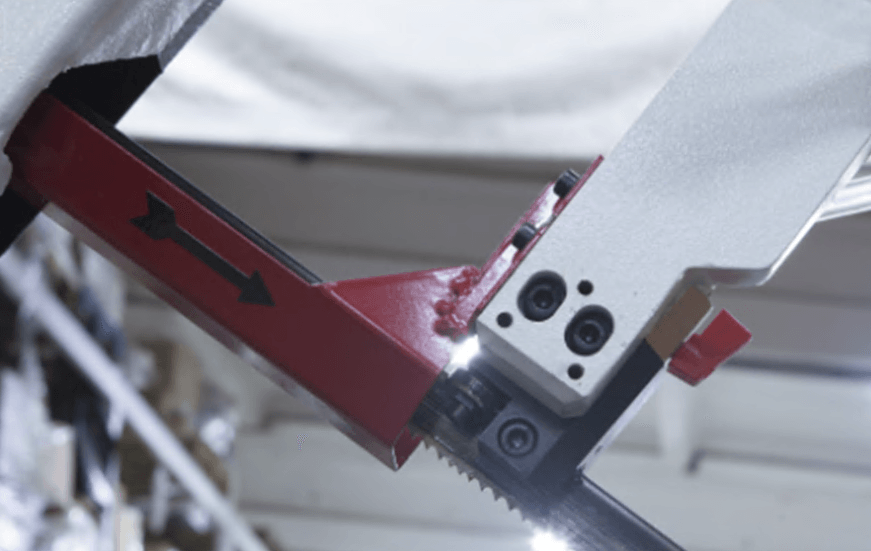

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

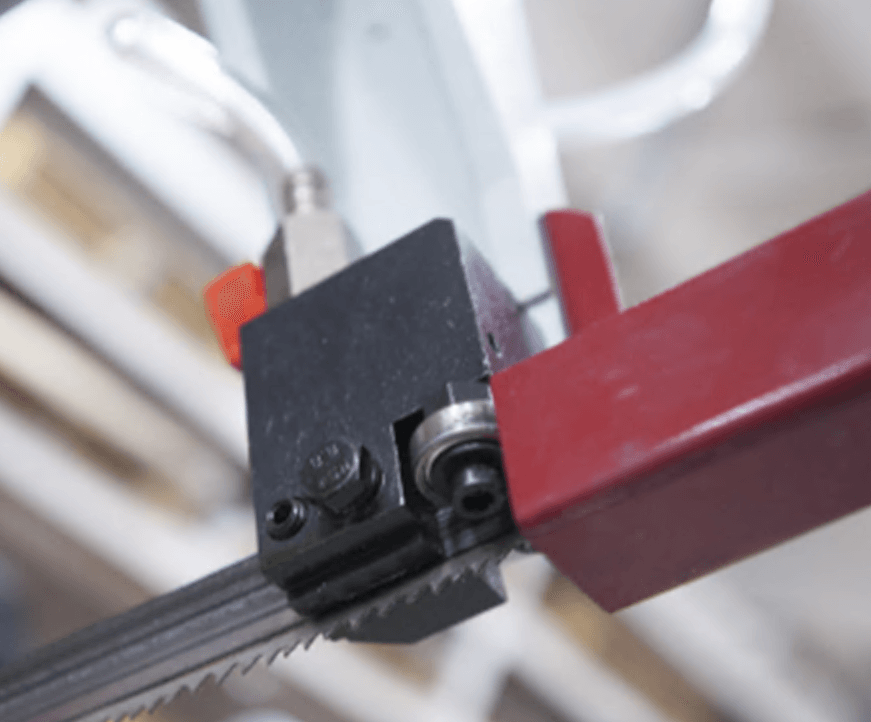

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

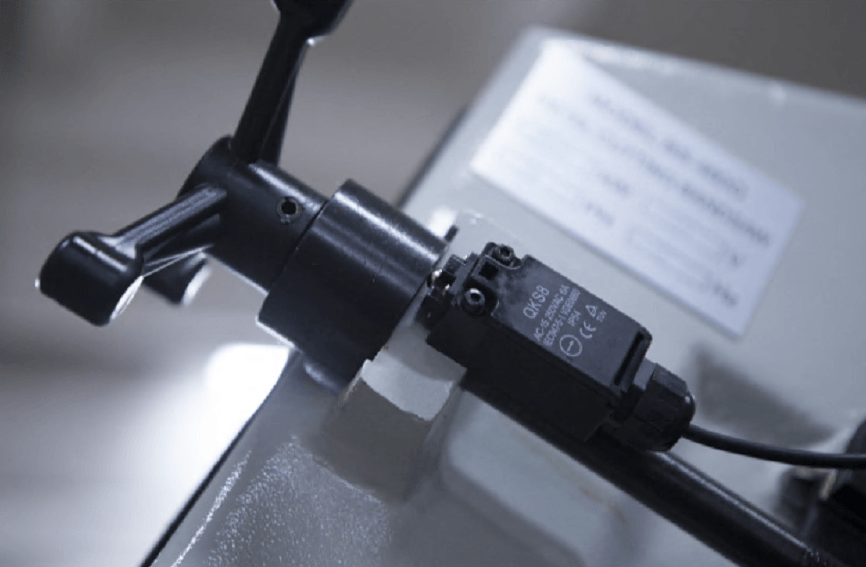

Механическое натяжение полотна + датчик контроля.

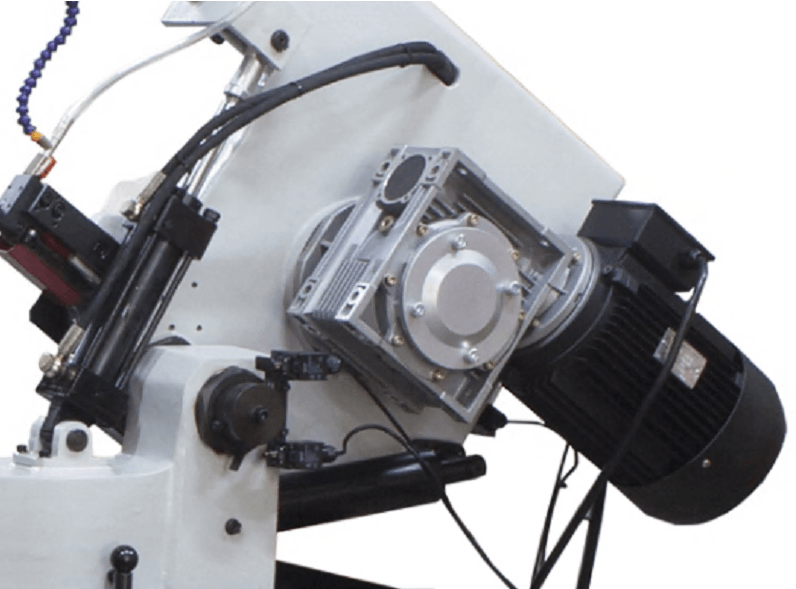

Зубчатый привод.

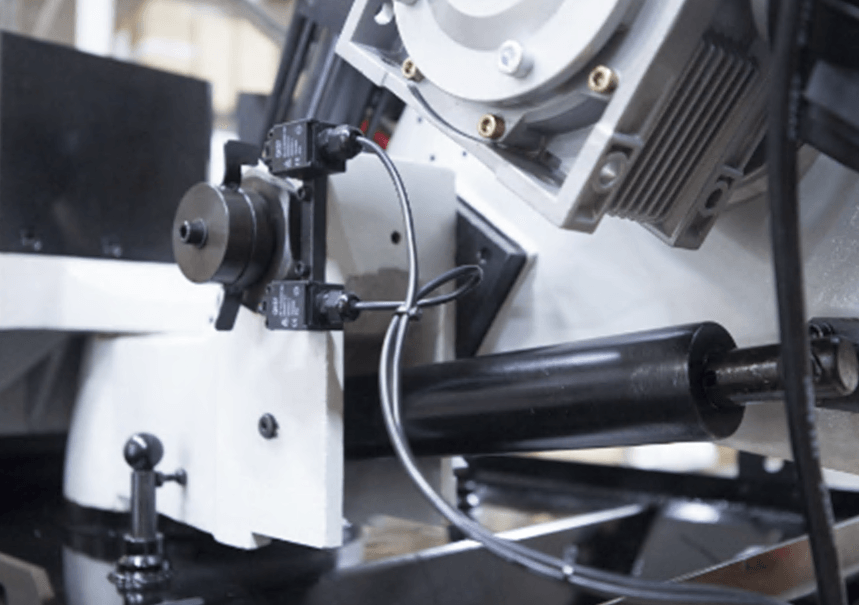

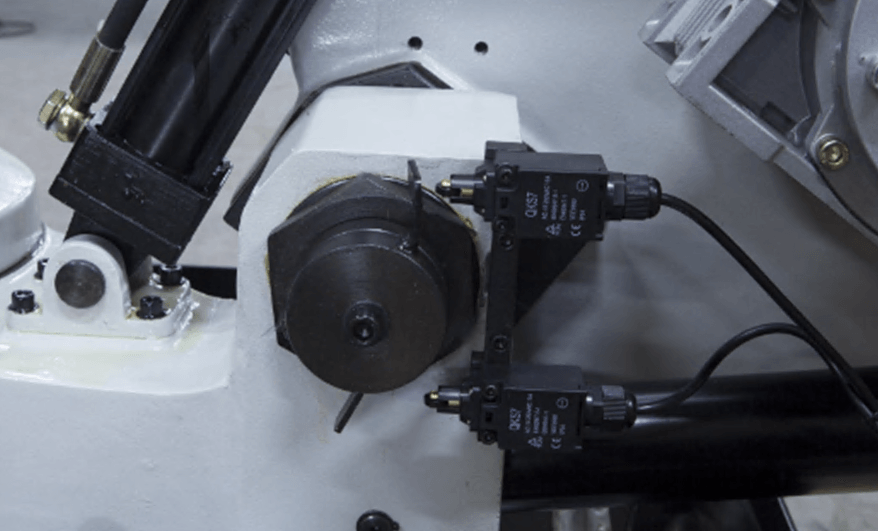

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

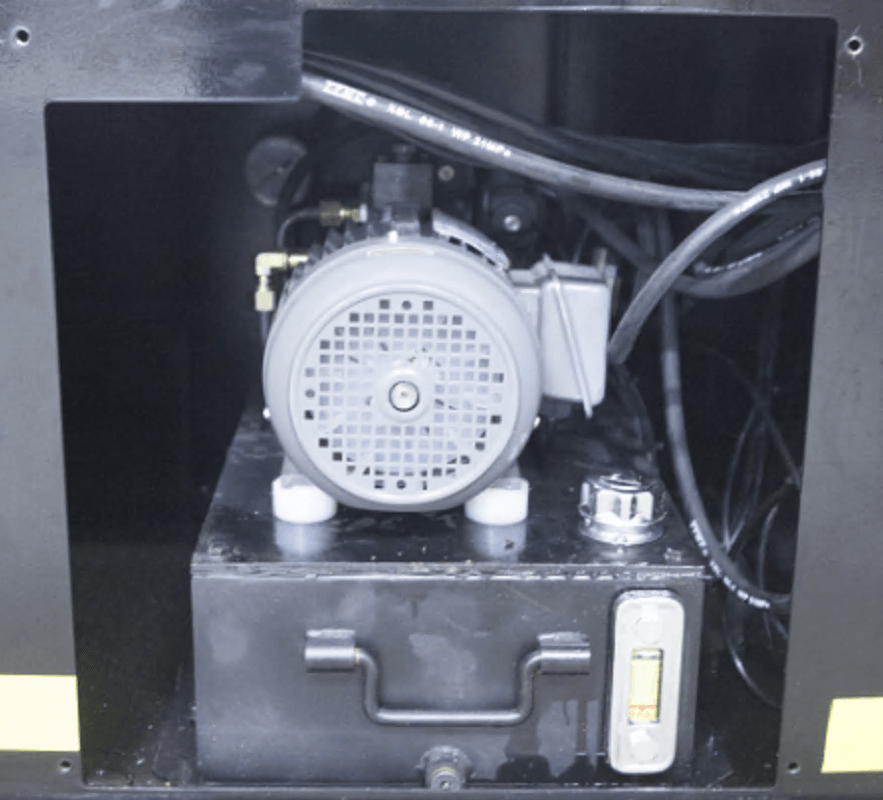

Гидростанция.

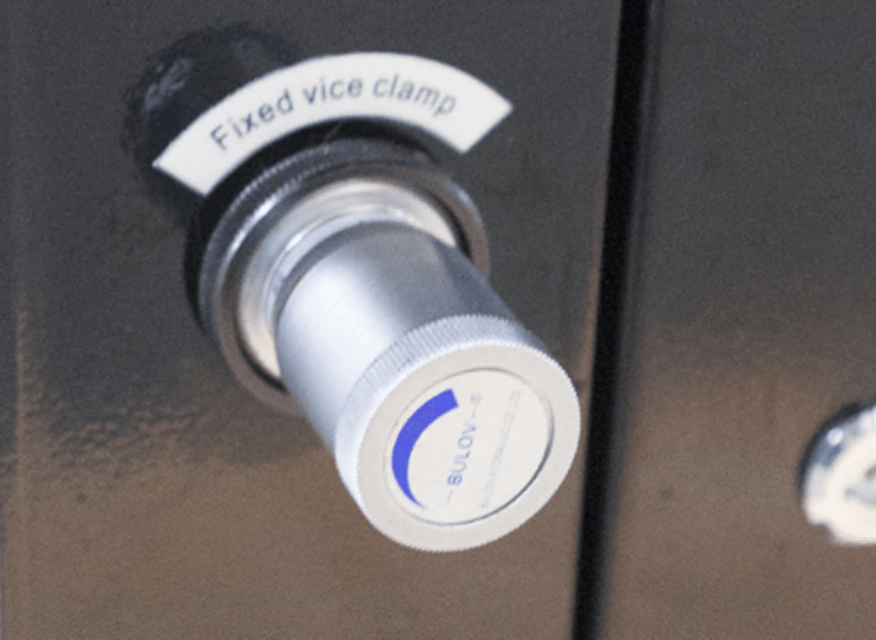

Регулировка гидравлических тисков.

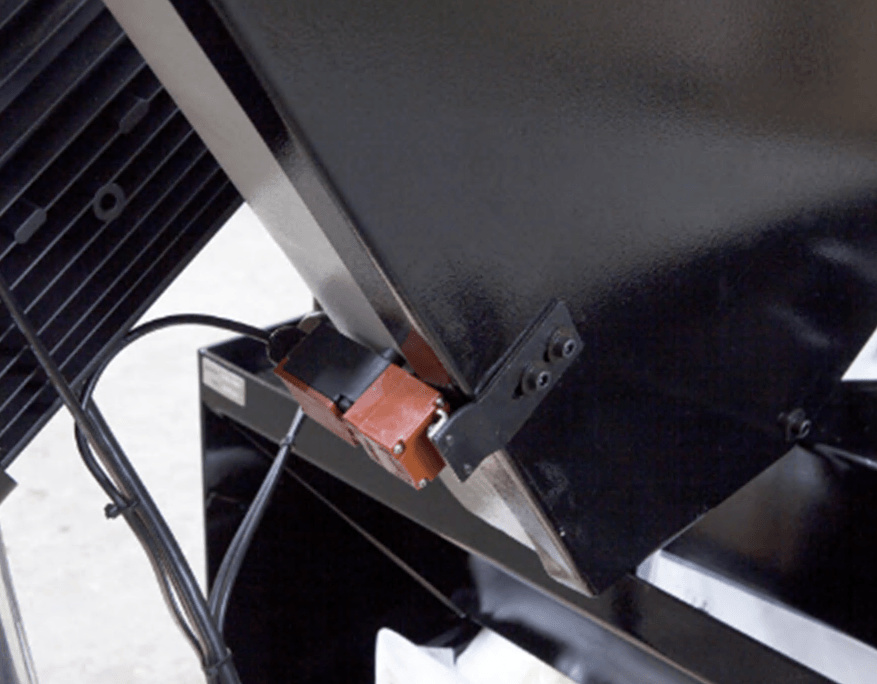

Предохранительный датчик при снятии заднего кожуха рамы.
