Ленточнопильный станок BS-5030

Модель BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Технические характеристики:

·       Угол пиления заготовок 90°

·       Опускание и подъем рамы осуществляется за счет гидравлики автоматически

·       Станок управляется трёхфазным двигателем

·       Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

·       Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

·       Термозащита электродвигателя

·       Система смазки и охлаждения полотна

·       Тиски гидравлические с возможностью быстрого зажима заготовок

·       Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

·       Сенсорный дисплей управления

·       Индикатор повреждения станка и полотна

·       4 скорости вращения полотна

·       Подсветка зоны резания

·       Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)

Процесс пиления:

·       Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

·       Регулируемая подача СОЖ в зону резания

·       На мониторе размещена функция счётчика реза (заготовок)

·       Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком

·       Расстояние движения направляющих по салазкам – составляет 530 мм

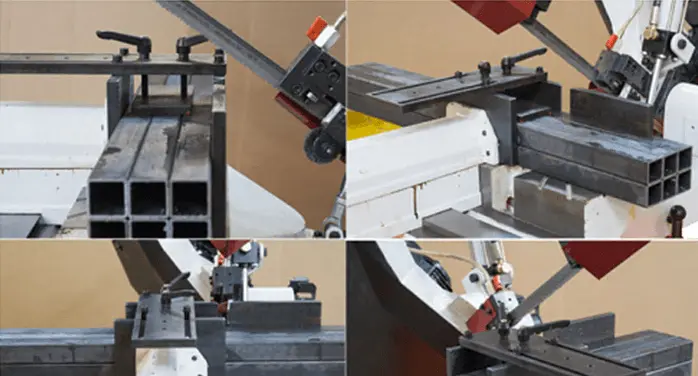

·       Дополнительный прижим для пакетной резки для BS-5030

·       Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков

·       Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно

·       Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

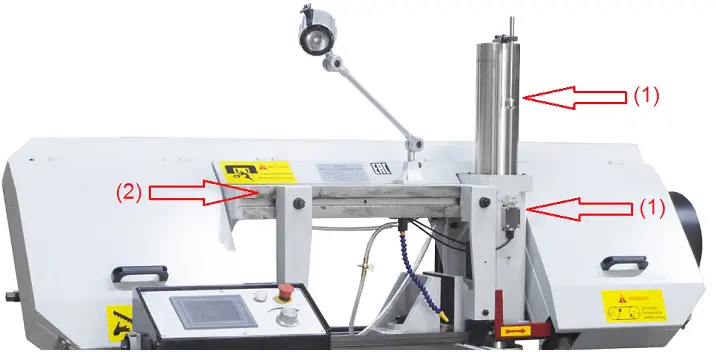

На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1).
Расстояние движения направляющих по салазкам – составляет 530 мм (2).

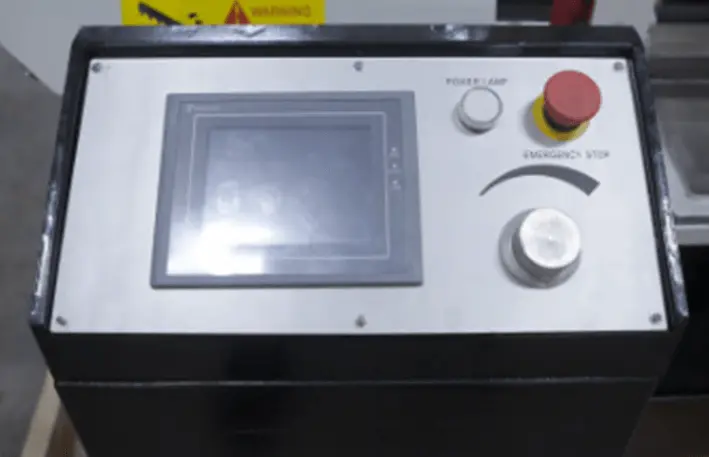

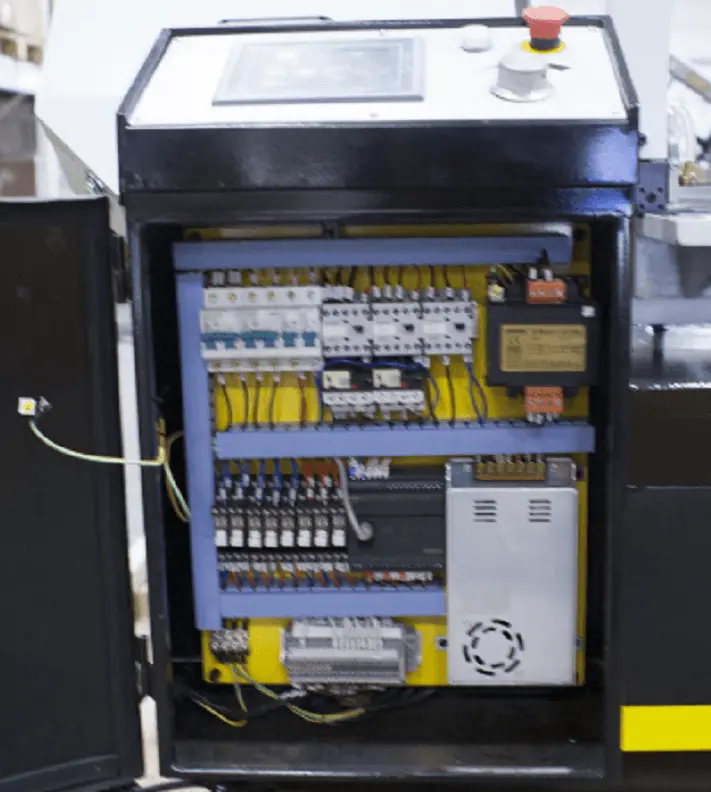

На основной панели расположены:

·       цветной сенсорный дисплей (с помощью которого можно задать программу и отслеживать процесс пиления)

·       регулятор скорости опускания пилы

·       кнопка аварийного останова



Пульт станка.

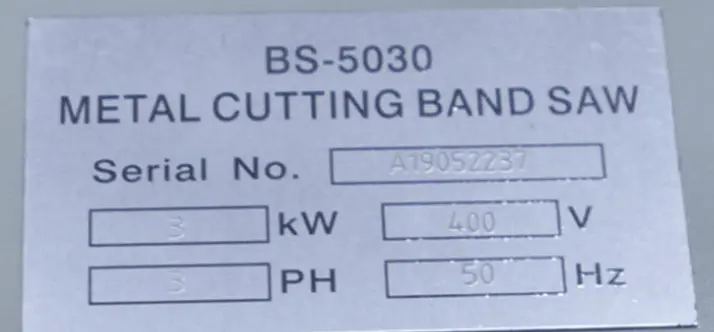

Шильдик станка.

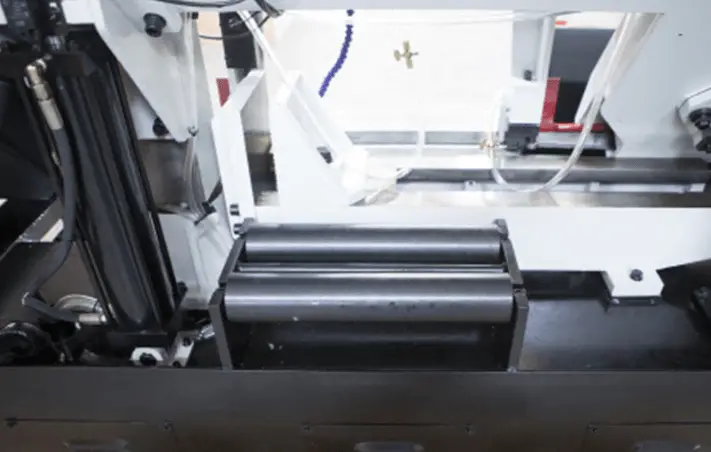

Два вспомогательных подающих ролика.

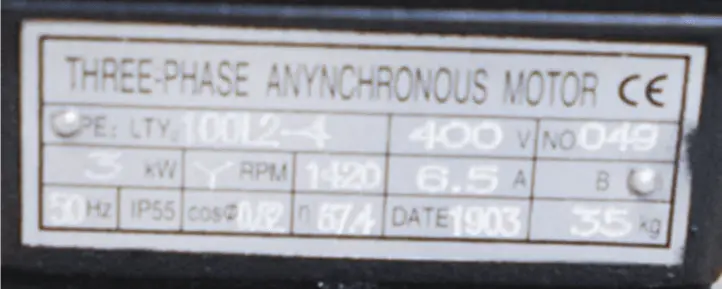

Шильдик мотора.

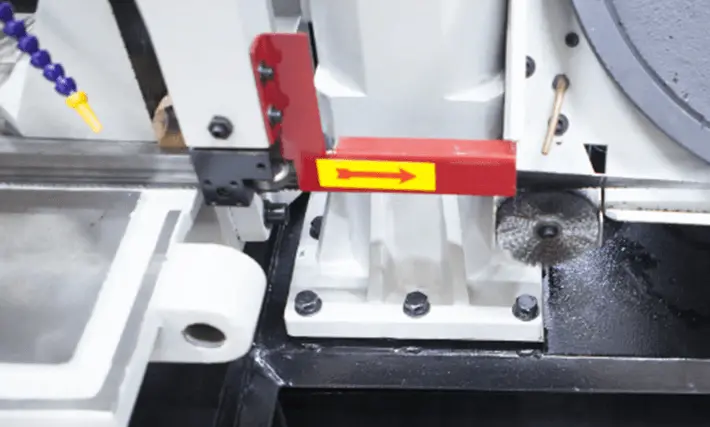

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна).

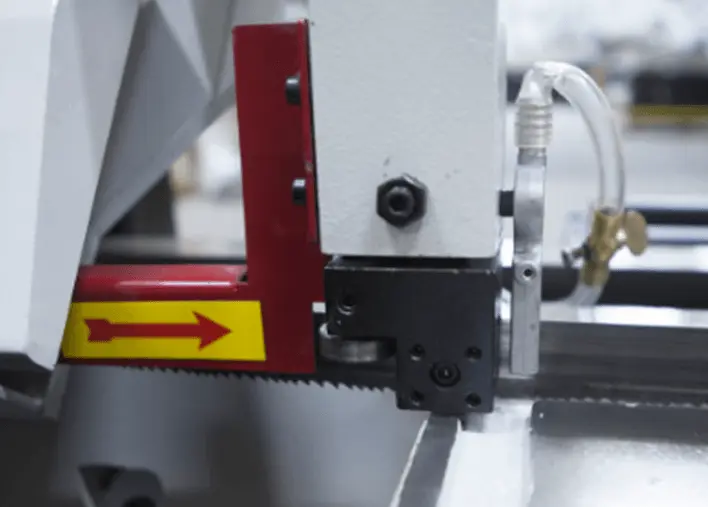

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

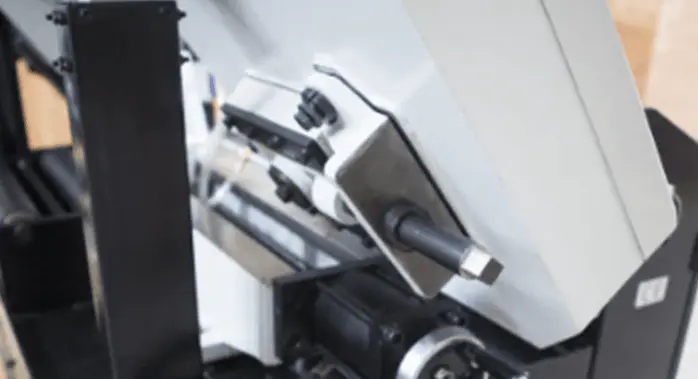

Механическое натяжение.

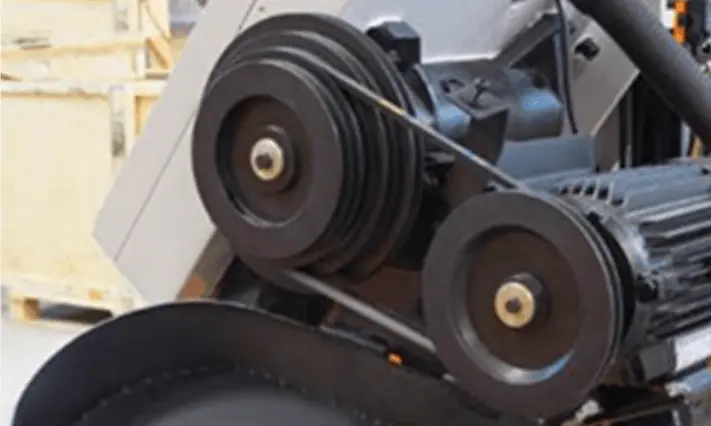

Клиноременной привод.

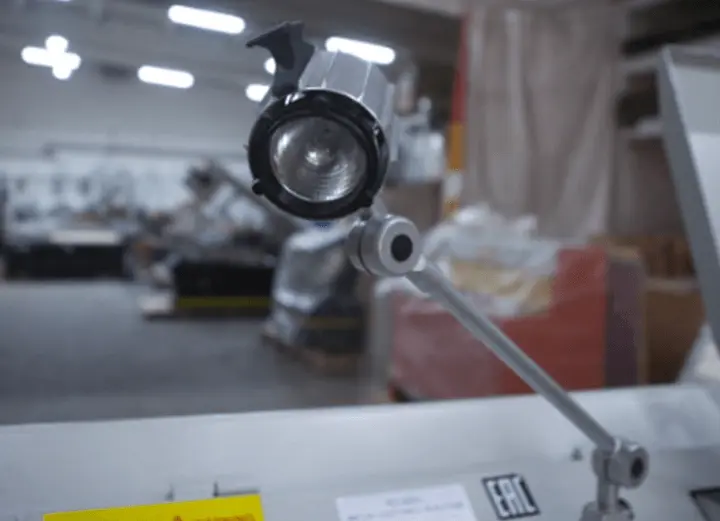

Лампа освещения зоны резания.



Шкив станка и предохранительный датчик при поднятой крышке рамы.

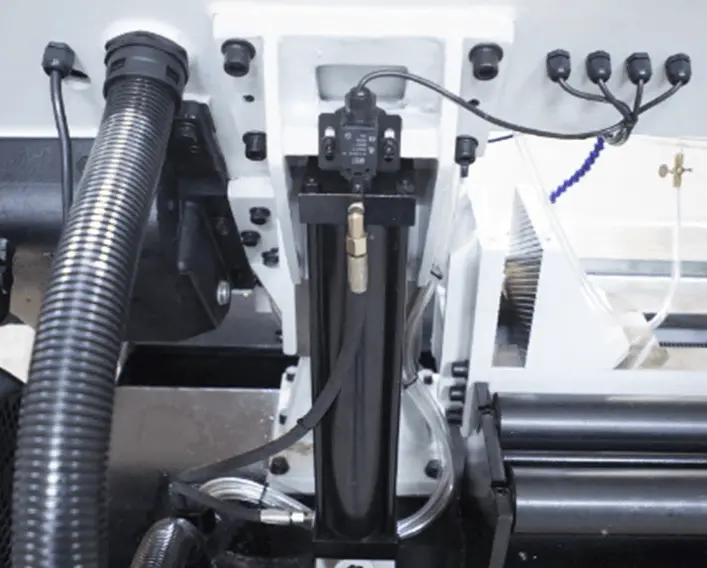

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

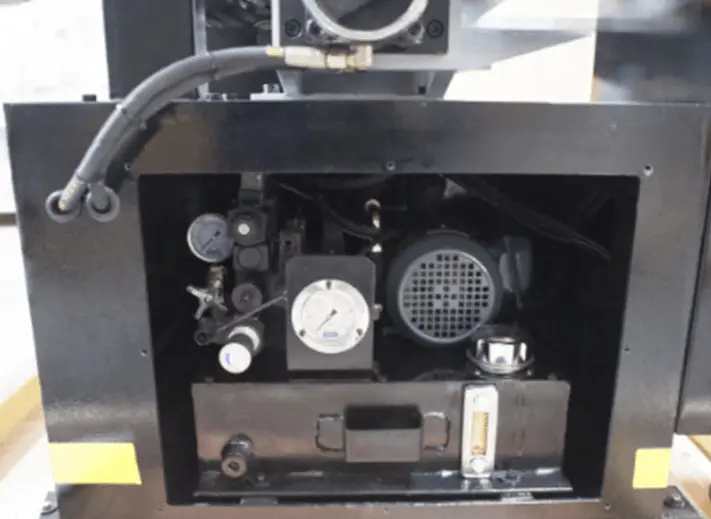

Гидростанция. Объём гидравлического бака - 25 л.
Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества (веретёнка).
