Ленточнопильный станок TGK-4235

Модель TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Технические характеристики:

·       Угол пиления заготовок 90°

·       Опускание и подъем рамы осуществляется за счет гидравлики автоматически

·       Станок управляется трёхфазным двигателем

·       Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

·       Концевики на подъём/опускание рамы и на обрыв полотна

·       Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

·       Термозащита электродвигателя

·       Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

·       Тиски гидравлические с возможностью быстрого зажима заготовок + манометр

·       Увеличенная скорость подачи до касания материала

·       2 скорости вращения полотна

·       Подсветка зоны резания

·       Зубчатый привод

·       Гидравлическое натяжение полотна

·       Автоматическое отключение при завершении резки

·       Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка

В стандартную комплектацию входят:

1)          ленточнопильный станок

2)          ленточнопильное полотно, установленное на станке

3)          регулируемый упор - 250 мм

4)          вспомогательный стол с роликом подачи, перед тисками

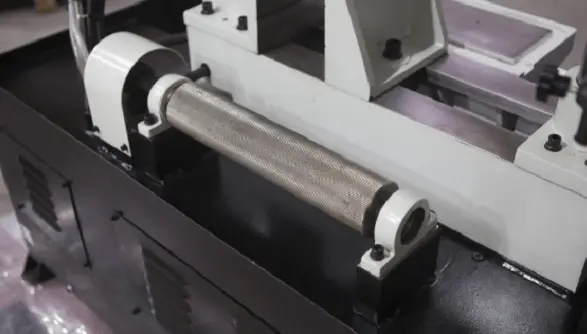

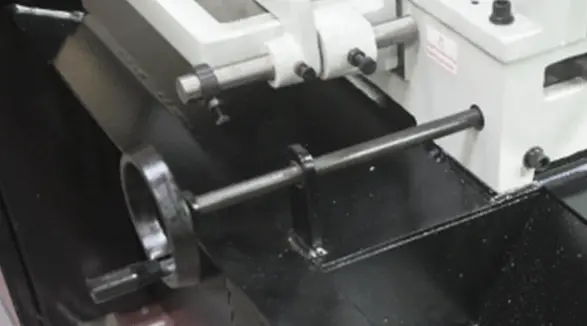

Вспомогательный стол с роликом подачи.



Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

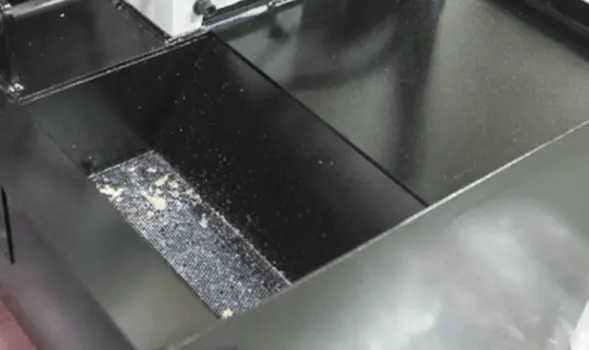

В тумбе станка размещён бак для стружки и слива СОЖ.

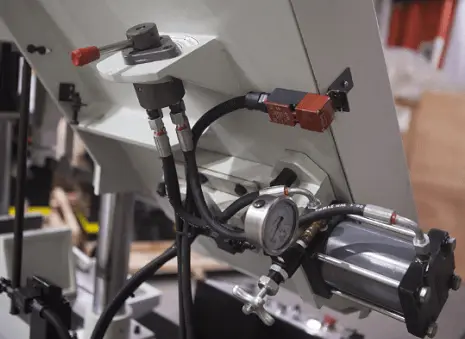

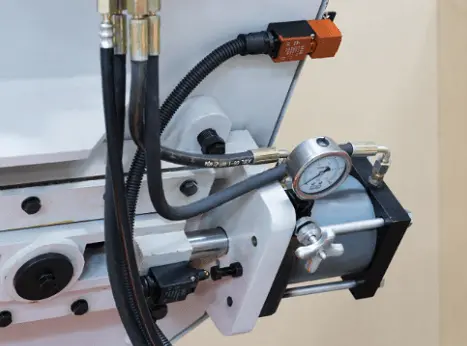

Гидравлическое натяжение полотна и концевик на обрыв полотна.



Рычаг регулировки натяжения полотна.

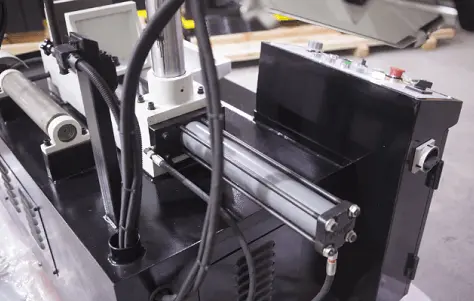

Гидравлические тиски.

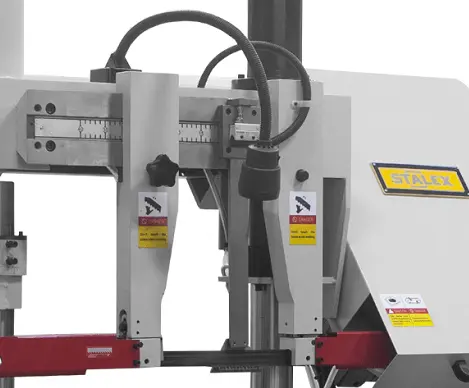

·       Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки

·       Лампа освещения

·      Концевик на отключение быстрой подачи

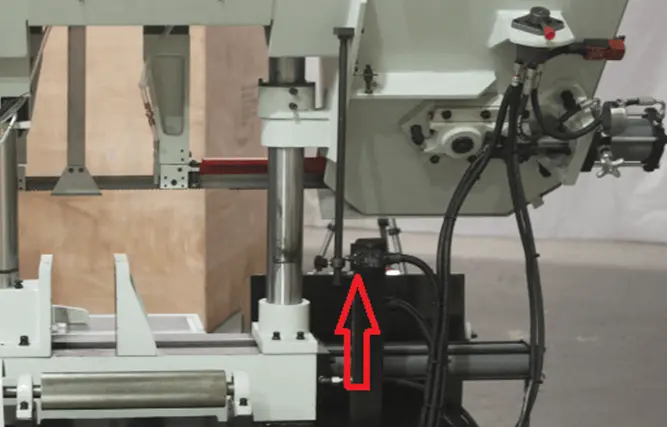

Концевик на подъём.

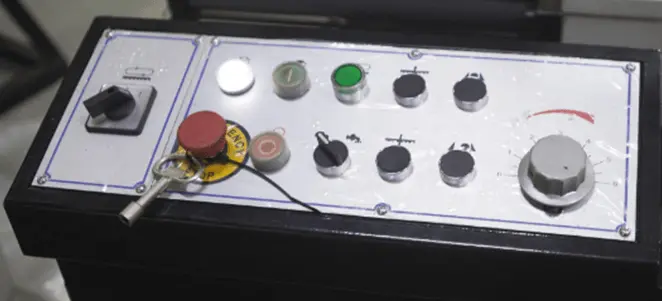

Пульт станка.

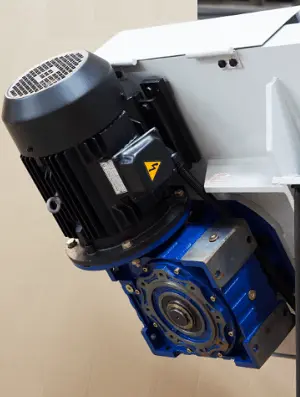

Зубчатый редуктор.

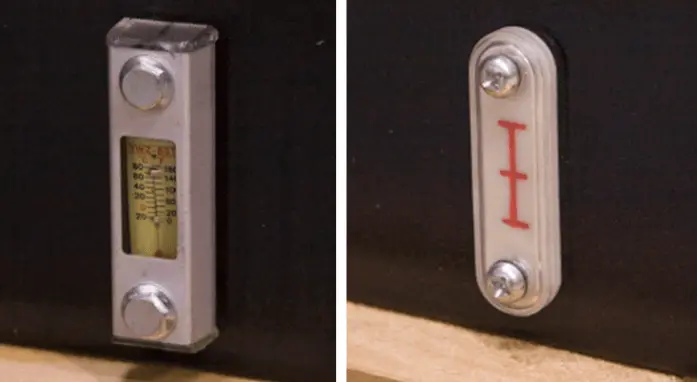

Уровень и температура масла. Уровень СОЖ.

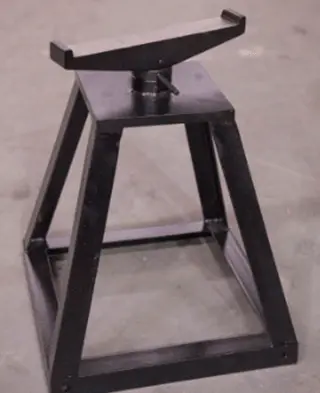

Дополнительная стойка для длинных заготовок.

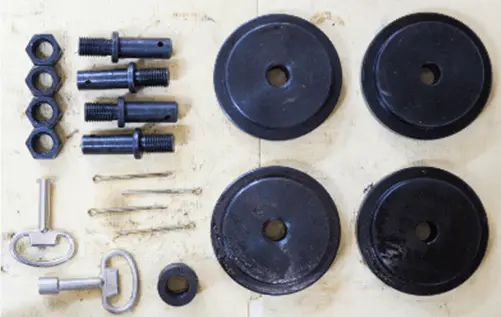

Комплект колёс для дополнительной стойки + ключи к электоршкафу.
