Ленточнопильный станок BS-1018R

На станках с гидроразгрузкой, процесс резки происходит в автоматическом режиме благодаря гидравлической системе.

Станок BS-1018R разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать максимальные распилы полых заготовок (труб) диаметром до 254мм.

Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).

Технические характеристики ленточнопильный станок BS-1018R:

• Возможность поворота 0…+45°, удобный поворотный механизм рамы

• Пила опускается под собственным весом

• Станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную

• В рабочей зоне резания полотно точно ведется двумя направляющими головками

• Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков

• Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки

• Подвижные направляющие с твердосплавными пластинками

• Скорость вращения пилы, фиксированная 26, 50, 73, 95 м/мин

• Ручное натяжение ленты

• Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации

• Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок

• Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

• Дополнительный прижим для пакетной резки для BS-1018R (приобретается отдельно)

• Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков

• Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно

• Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами

• Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек

·       Пульт + направляющие станка.

·       Шкала направляющих + две гибкие трубки СОЖ.

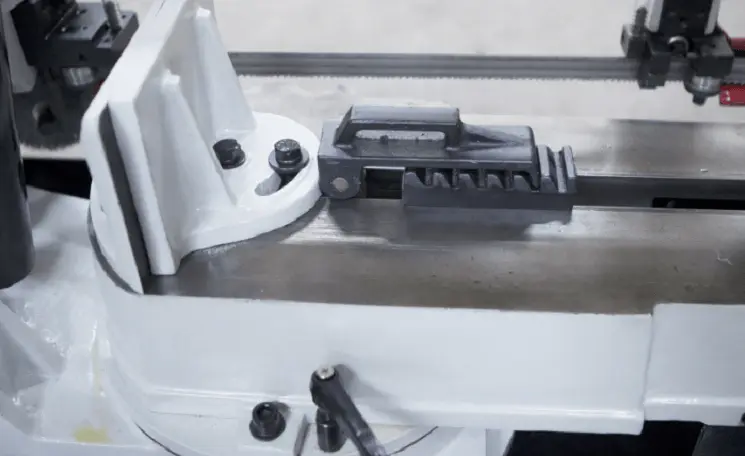

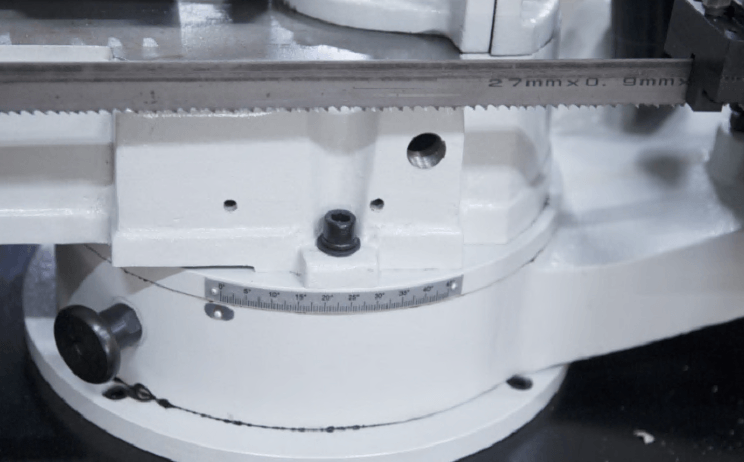

Градусная линейка для установки необходимого положения заготовки. Фиксатор для удобной установки рамы на 0°; 15°; 30°;45°.

Зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка.

Таблица скорости резания и подбора шага зубьев.



·       Механическая дисковая щётка (приводимая в движение от движения полотна).

·       Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

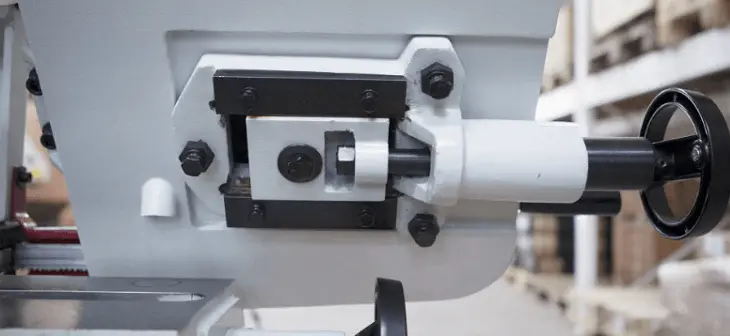

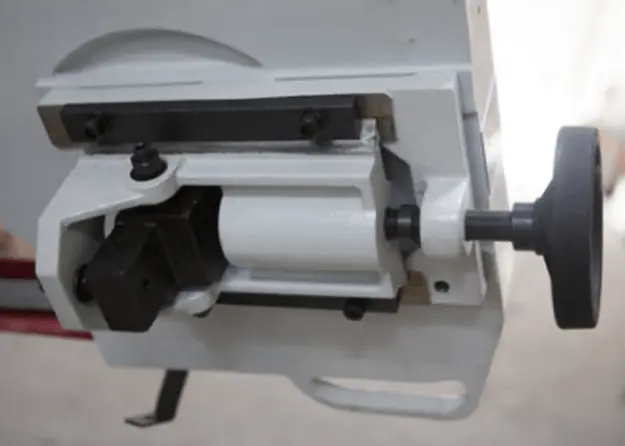

Механическое натяжение полотна.

Привод - клиноременная передача.

Датчик выключения станка в нижнем положении пильной рамы.

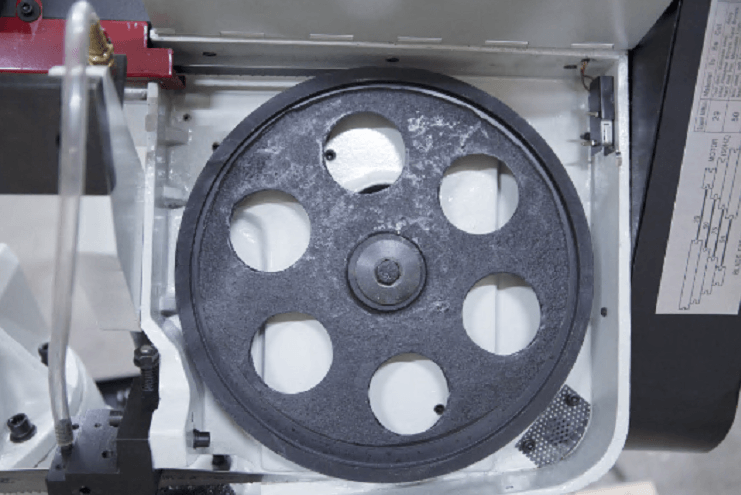

Шкив станка и предохранительный датчик при поднятой крышке рамы.

Шкив станка и предохранительный датчик при поднятой крышке рамы .

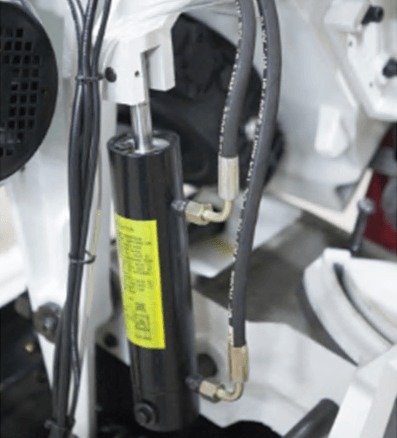

Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.

Съёмный сливной бачок. При снятии бочка с тумбы станка – под бочком находится полость для хранения (при транспортировке) ограничителя подачи листа.

Поворот рамы под углом 45°.
