Ленточнопильный станок BS-170G

Станок BS-170G позволяет делать распилы заготовок диаметром до 170мм. На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

Технические характеристики ленточнопильного станка BS-170G:

• В рабочей зоне резания полотно точно ведется двумя направляющими головками

• Возможность поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила

• Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор

• Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила

• Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки

• Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную

• Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности

• Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве

Процесс пиления на ленточнопильном станке BS-170G:

• Точность движения ленты обеспечивается за счет роликовых подшипников

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

• Регулировка угла поворота вдоль шкалы

• Регулируемая подача СОЖ в зону резания

• Тиски с системой быстрого отвода

Панель управления ленточнопильного станка BS-170G:

• Индикатор включения станка

• Переключатель режима работы (автоматическое и с контролем подачи вниз)

• Кнопка включения станка

• Переключатель скорости резания и выключения станка

• Общая кнопка стоп

• На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра.

• Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

• Датчик выключения станка в нижнем положении рамы.

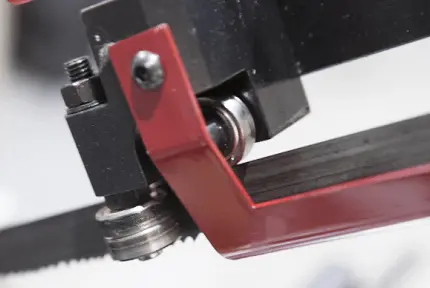

• Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

• Механическая щётка для очистки полотна.

   Подвижная направляющая с роликовыми подшипниками натяжения полотна.

Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.

• Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

• Мерный упор 500 мм.

• Механическая щётка для очистки полотна.

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).

• Зубчатый привод

• Датчик отключения станка при снятом кожухе рамы

• Помпа СОЖ


• Тиски с ручным зажимом, и рычагом быстрой доводки

• Маховик ручного натяжения ленты

• Мерный упор 500 мм

Маховик ручного натяжения ленты.

Маховик тисков и рычаг быстрой доводки.

Шильдик станка.

Шильдик мотора.

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.

В комплектацию ленточнопильного станка BS-170G входит:

1.     Поворотный стол с возможность поворота 0°…+45°…+60º

2.     Подвижная направляющая с роликовыми подшипниками натяжения полотна

3.     Перепускной клапан плавная регулировка опускания пильной рамы

4.     Тиски с ручным зажимом, и рычагом быстрой доводки

5.     Скорость вращения пилы, фиксированная 36, 72 м/мин

6.     Ручное натяжение ленты

7.     Мерный упор 500 мм

8.     Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

9.     Пила ленточная квалитет М42

Станок BS-170G позволяет делать распилы заготовок диаметром до 170мм. На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

Особенности ленточнопильного станка BS-170G:

• В рабочей зоне резания полотно точно ведется двумя направляющими головками

• Возможность поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила

• Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор

• Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила

• Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки

• Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную

• Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности

• Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве

Процесс пиления на ленточнопильном станке BS-170G:

• Точность движения ленты обеспечивается за счет роликовых подшипников

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

• Регулировка угла поворота вдоль шкалы

• Регулируемая подача СОЖ в зону резания

• Тиски с системой быстрого отвода

Панель управления ленточнопильного станка BS-170G включает в себя:

Индикатор включения станка

• Переключатель режима работы (автоматическое и с контролем подачи вниз)

• Кнопка включения станка

• Переключатель скорости резания и выключения станка

• Общая кнопка стоп

• На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра.

• Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

• Датчик выключения станка в нижнем положении рамы.

• Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

• Механическая щётка для очистки полотна.

   Подвижная направляющая с роликовыми подшипниками натяжения полотна.

Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.

• Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

• Мерный упор 500 мм.

• Механическая щётка для очистки полотна.


Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).

• Зубчатый привод

• Датчик отключения станка при снятом кожухе рамы

• Помпа СОЖ

• Тиски с ручным зажимом, и рычагом быстрой доводки

• Маховик ручного натяжения ленты

• Мерный упор 500 мм


Маховик ручного натяжения ленты.

Маховик тисков и рычаг быстрой доводки.

Шильдик станка.

Шильдик мотора.

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.

В комплекте с ленточнопильном станком BS-170G поставляется:

1.     Поворотный стол с возможность поворота 0°…+45°…+60º

2.     Подвижная направляющая с роликовыми подшипниками натяжения полотна

3.     Перепускной клапан плавная регулировка опускания пильной рамы

4.     Тиски с ручным зажимом, и рычагом быстрой доводки

5.     Скорость вращения пилы, фиксированная 36, 72 м/мин

6.     Ручное натяжение ленты

7.     Мерный упор 500 мм

8.     Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

9.     Пила ленточная квалитет М42
