Вальцы W01-08х2050

Вальцовочный станок W01-0.8x2050 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] из необходимого эскиза и с рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Технические характеристики:

• Продольный паз верхнего вала для заправки листа

• Проточки для гибки прутка

• Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)

• Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 0,5мм

• Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)

• Литьевые чугунные боковые опоры

• Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала

• Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала

• Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)

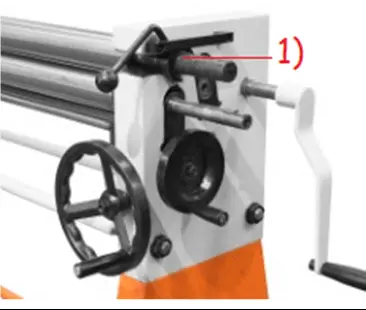

1)      Рычаг фиксации верхнего вала

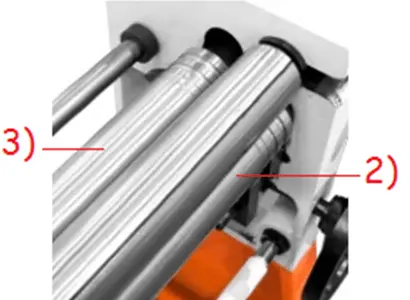

2) Нижний вал – предназначен для регулировки толщины листа

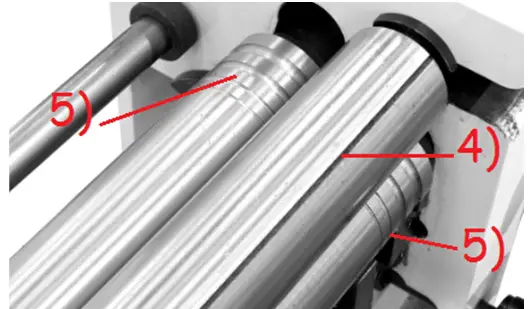

5) Проточки для гибки прутка

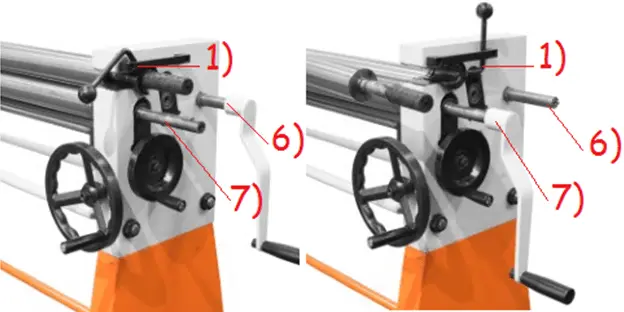

6) Вал пониженной скорости для работы с макс. толщиной листа

7) Вал скорости вращения для работы с малыми и средними толщинами листа

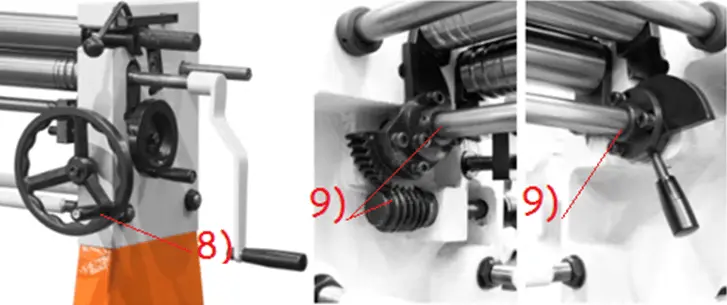

8) Маховик перемещения заднего вала

9) Реечный механизм с синхронизирующей тягой

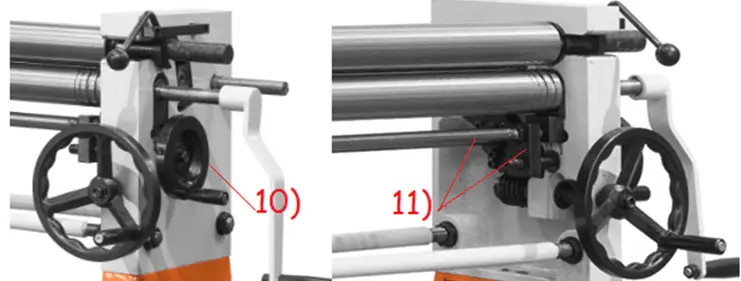

10) Маховик перемещения нижнего вала

11) Механизм привода ползуна с синхронизирующей тягой

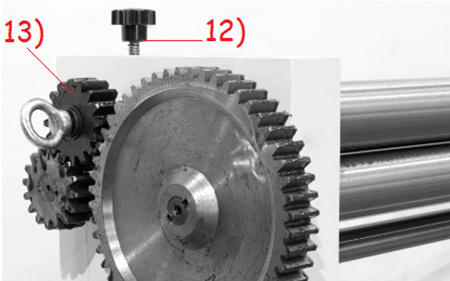

12) Стопорный винт

13) Переходной вал с шестерней

В комплекте поставляется:

1)      Вальцы в сборе 1 шт.

2)      Ручка 1 шт.

3)      Инструкция 1 шт.
