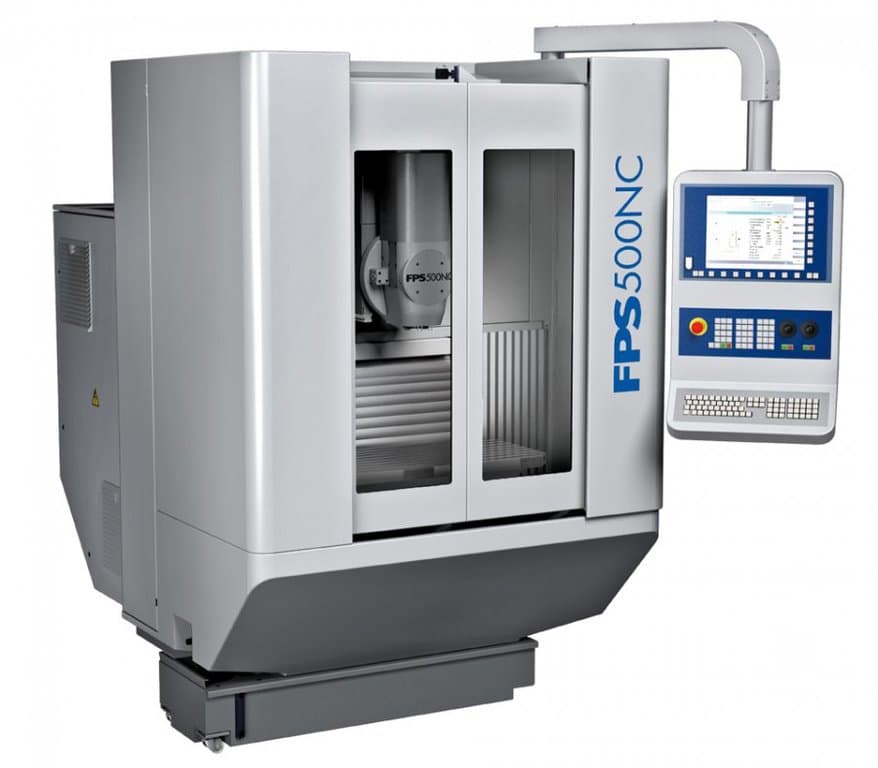

Высокоточный универсально-фрезерный 5-осевой станок с ЧПУ FPS 500NC

С-образная конструкции станины - основная цель создания фрезерного станка FPS 500NC. С-образная конструкция позволяет достичь максимально надежных результатов.
На каждой оси установлены высокоточные измерительные системы, современные цифровые приводы и  мощные системы управления, которые повышают качество, точность и функциональность обработки.

Ось В
Поворотная фрезерная головка с углом поворота ± 110°, расширяет возможности станка до четырех и пяти осей, крепится с помощью надежного перекрестного роликового подшипника и приводится в движение через хорошо согласованную систему,
состоящую из червячного привода и зубчатого ремня. Таким образом обеспечивается быстрый наклон, и в сочетании с опцией магазина для инструментов ведет к значительному сокращению времени замены инструмента.

Особенности
Концепция станка базируется на испытанном принципе консольно- фрезерных станков. Вследствие этого она является удачным продолжением испытанного годами надежного принципа на более высоком техническом уровне.
Компактное основание, представляющее собой литую С-образную конструкцию, позволяет обеспечить высокую точность и мощность обработки в течение всего срока службы. Кроме этого имеет место хорошее поглощение колебаний, характерное для литых конструкций. Независимая от пола основа с опорой на трех точках и установочными ножками с функцией гашения колебаний позволяет производить быструю установку станка. Plug & Play является особенной функцией, позволяющим обеспечить кратчайшие сроки монтажа на территории клиента.
Отдельные движущиеся оси перемещаются по направляющим. Снятие размеров производится по всей длине перемещения. Управление осями осуществляется с помощью высококачественных приводов с шариковинтовой парой и двигателями с цифровым управлением. На основных осях X, Y и Z используется абсолютная система измерения.

Шпиндель
Надежный рабочий шпиндель установлен на высокоточных подшипниках и имеет смазку длительного действия. Уравновешенная конструкция, использование специализированных подшипников и прочное исполнение гарантируют высокое продолжительное число оборотов.

Централизованная система смазки
Смазка роликовых направляющих и приводов с шарико-винтовой парой осуществляется автоматически. Недостаточное количество смазки отображается в системе управления на панели обслуживания.Зажим инструмента осуществляется комплексом тарельчатых пружин. Разжатие инструмента осуществляется с помощью гидравлики.

Система ЧПУ
Современные системы управления от Siemens 840D sl и Heidenhain TNC620 позволяют в полной мере использовать все достоинства конструкции.

Установка СОЖ
В стандартной комплектации станок оснащается 100 литровой емкостью для СОЖ, имеющую съемное сито для удаления стружки. Еще одно съемное, легко очищаемое сито обеспечивает защиту насоса СОЖ. Также существуют другие опции, такие как скребковый конвейер и бумажный ленточный фильтр.
