Тиски станочные пневматические усиленного зажима HBV-4 "GF. Специальные цилиндры разработаны для увеличения усилия зажима от 0 до 6000 кг и могут регулироваться в зависимости от материала заготовки. Направляющие скольжения закреплены до HRC 50 ° для дальнейшего увеличения прочности и сохранения высоты позиционирования при длительном использовании. Специальная система ANGLE-LOCK с компактной конструкцией, обеспечивающей высокую жесткость, автоматически подтягивает обрабатываемую деталь к точному положению. Цилиндры высокого давления практически не выходят из строя. Специальное предохранительное устройство, обеспечивает удержание усилия зажима в тисках в течение 20 минут в случае прекращения подачи воздуха. Диапазон безопасности 4-4,5 мм.

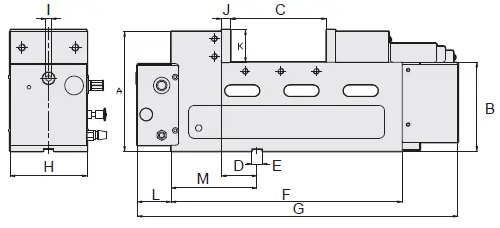

Модель | A | B | C | D | E | F | G | H | I |
---|---|---|---|---|---|---|---|---|---|
HBV-4''GF | 190 | 145 ± 0,01 | 105 | 60 | 18 | 325 | 476 | 102 | 10 |
HBV-5''GF | 202 | 150 ± 0,01 | 185 | 60 | 18 | 390 | 541 | 130 | 10 |
HBV-6''GF | 200 | 145 ± 0,01 | 250 | 60 | 18 | 465 | 620 | 161 | 10 |
Модель | J | K | Максимальное усилие зажима | Безопасный диапазон | Вес, кг | ||||
HBV-4 ”GF | 15 | 48 | 57 | 145 | 3300 кг | 4,5 мм | 35 | ||
HBV-5 ”GF | 15 | 55 | 57 | 145 | 4000 кг | 4,5 мм | 45 | ||
HBV-6 ”GF | 15 | 58 | 57 | 145 | 5000 кг | 4,5 мм | 60 |
