Артикул: -
Токарные станки с ЧПУ этой серии предназначены для силового резания. Станина с углом наклона 45 градусов, имеет жесткую конструкцию, что обеспечивает стабильность параметров в течение продолжительной тяжелой обработки. Презиционные ШВП по двум осям в сочетании с высокоточным шпинделем обеспечивают высокую точность обработки.
Модель
JCL-75А
Страна производства
Тайвань
Вес нетто, кг
7510
Описание
Особенности станка JCL-75А:
- 12-позиционная револьверная головка
- Возможность установки 3-х кулачкового патрона диаметром 250 мм
- Угол наклона станины в 45 градусов облегчает удаление стружки и доступ к заготовке
Характеристики
Модель
JCL-75А
Страна производства
Тайвань
Технические характеристики
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм670
Максимальный диаметр точения, мм520
Максимальная длина точения, мм1100
Максимальный диаметр прутковой заготовки, мм73
Диаметр сквозного отверстия в шпинделе, мм87
Фланец шпинделя, ммА2-8
Диапазон частот вращения шпинделя, об/мин45~3000
Мощность привода шпинделя, кВт18,5
Количество гнезд под инструмент, шт12
Максимальное перемещение по оси X, мм270
Максимальное перемещение по оси Z, мм1150
Скорость быстрого перемещения по оси X, м/мин16
Скорость быстрого перемещения по оси Z, м/мин20
Время смены инструмента, сек0,3
Угол наклона станины, град45
Тип направляющихскольжения
Внутренний конус пиноли задней бабкиМТ5
Перемещение задней бабки, мм160
Диаметр зажимного гидравлического патрона, мм250
Размер сечения радиального инструмента, мм32х32
Диаметр сечения осевого инструмента, мм50
Мощность привода гидростанции, кВт1,5
Мощность привода системы смазки, Вт75
Потребляемая мощность, кВА44
Емкость бака СОЖ, л190 (85%)
Габаритные размеры, мм3965х1990х2200
Масса, кг7510
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
44
Мощность привода гл. движения P, кВт
18,5
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
670
Диаметр обработки над суппортом, мм
520
Диаметр отверстия шпинделя, мм
73
Диаметр прутковой заготовки, мм
87
Расстояние между центрами (РМЦ), мм
1100
Тип направляющих
Скольжения
Диапазон вращения, об/мин
45~3000
Количество исп. инстр., шт.
12
Конец шпинделя
А2-8
Конус пиноли зад. бабки
МТ5
Угол наклона станины, °
45
Размер радиального инструмента, мм
32Х32
Размер осевого инструмента, мм
50
Время смены инструмента, сек
0,3
Перемещение ось X, мм
270
Перемещение ось Z, мм
1150
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
190
Источник питания, В
380 В, 50 Гц
Вес нетто, кг
7510
Габариты ДхШхВ, мм
3965х1990х2200
Комплектация
Осветительное устройство
Теплообменник электрошкафа
Ограждение
12-ти позиционная револьверная головка
Задняя бабка
Система обдува патрона воздухом
Ящик с инструментом для обслуживания станка
Прижимные планки 12 шт.
Опоры для установки станка 10 шт.
Переходные втулки 8, 10, 12, 16, 20 мм)
Педаль зажима (разжима) гидравлического патрона
Держатели расточных оправок 5 шт.
3-х кулачковый патрон диаметром 250/300 мм
Система охлаждения электрошкафа
Руководство по эксплуатации станка
Руководство по эксплуатации ЧПУ
Руководство по техобслуживанию ЧПУ
Конвейер и тележка для стружки (опция)
Ящик с инструментом для обслуживания станка
Конвейер для деталей (опция)
Устройство приема готовых деталей (опция)
Устройство для выставки инструмента на станке (опция)
Управляемая задняя бабка (опция)
Трансформатор (для ЧПУ FANUC) (опция)
Стабилизатор напряжения (опция)

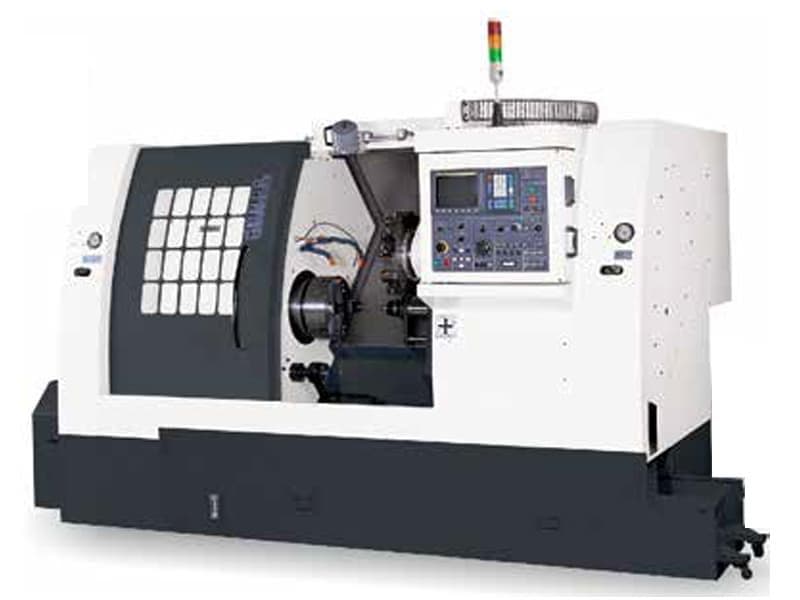

Токарный станок с ЧПУ с наклонной станиной JCL-75А
