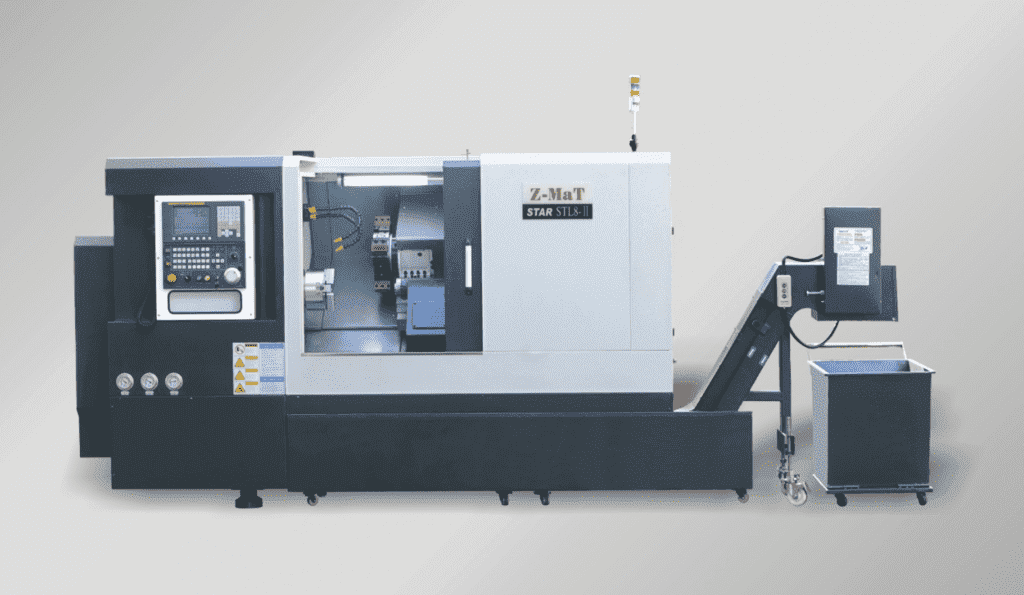

Токарный станок с ЧПУ STL8-II из популярной серии станков STL  с наклонной станиной и направляющими скольжения.
Страна производства
Китай
Тип станка
С наклонной станиной
Мощность потребляемая, Вт
12
Вес нетто, кг
3400
Габариты ДхШхВ, мм
2800×1850×1830
Описание
Токарный станок с ЧПУ STL8-II из популярной серии станков STL  с наклонной станиной и направляющими скольжения. В комплекте систему ЧПУ GSK980TDc, могут быть установлены другие системы.
Станки предназначены для изготовления изделий со сложным наружным и внутренним контурами, для расточки, нарезания резьбы, канавок, радиусов и прочих фрезерных и токарных операций.
Гидравлический патрон, автоподача прутка, увеличенное отверстие шпинделя - в качестве доп. оснастки.

  • Конструкция с наклонной станиной, цельное литье
  • Поворачиваемая панель управления, эргономичный дизайн
  • Главный серводвигатель, высокая скорость и постоянный крутящий момент
  • Маховичек управления осями
  • Высокоэффективная револьверная головка, двустороннее вращение, отсутствие выдвижения инструментального диска
  • Высококачественные электронные компоненты Schneider
  • Особенности главного шпинделя
В комплекте поставляется стандартный шпиндель, картриджный шпиндель доступен в качестве опции. Главный шпиндель и передняя бабка разработаны и протестированы в лаборатории.
2-х рядный роликовый подшипник и 2-х рядный радиально-упорный шариковый подшипник поддерживают сверхпрочный шпиндель.
Такая конструкция обеспечивает жесткость и скорость при обработке.



Особенности револьверной головки

В стандартной комплектации поставляется 8-ми позиционная револьверная головка, в доп. опциях - 12-ти позиционная .
Индексация инструментального диска возможна без выдвижения за счет трех-составной плоско-зубчатой муфты.
Кроме этого муфта гарантирует высокоточную и жесткую фиксацию. Ускоренная смена инструмента и укороченный цикл обработки сокращают время простоя благодаря двунаправленному вращению.




Опции:
  • гидравлическая револьверная головка
  • револьверная головка с сервоприводом и приводным инструментом




Надежность и точность станка повышена за счет размещения револьверной головки, передней и задней бабок на наклонной станине в одной плоскости. Кроме того такая конструкция повышает жесткость. Колебания и вибрации компенсируются сверхпрочным основанием. Движение линейных направляющих происходит во всех направлениях по одной плоскости, что обеспечивает скорость и точность обработки. Экономичное энергопотребление.




Программируемая гидравлическая задняя бабка
Линейные направляющие оснащены сверхпрочными цилиндрическими роликами и широко расставлены, что обеспечивает повышенные жесткость, точность и скорость. Шток, к которому прикреплен корпус задней бабки, управляется автоматически при помощи гидравлики. Таким образом сокращается время на установку.


Характеристики
Модель
STL8-II
Страна производства
Китай
Тип станка
С наклонной станиной
Гарантия, мес.
12
Макс. диаметр обработки, мм
300
Мощность потребляемая, Вт
12
Количество исп. инстр., шт.
8
Высота центра от основания, мм
80
Тип направляющих
Качения
Диаметр отверстия шпинделя, мм
52
Диаметр обработки над суппортом, мм
210
Диаметр обработки над станиной, мм
420
Расстояние между центрами (РМЦ), мм
500
Диаметр патрона
210
Диапазон вращения, об/мин
2000
Мощность привода гл. движения P, кВт
7.5
Угол наклона станины, °
35
Конец шпинделя
А2-6
Ускоренное перемещение ось X, м/мин
15
Ускоренное перемещение ось Z, м/мин
20
Перемещение ось X, мм
180
Перемещение ось Z, мм
500
Повторяемость, мм
0.004
Точность позиционирования, мм
0.01
Продольное перемещение задней бабки, мм
100-500
Конус пиноли зад. бабки
МТ4
Вес нетто, кг
3400
Габариты ДхШхВ, мм
2800×1850×1830
