250ПТВМ Ф1 Купить станок токарный универсальный 250птвм.ф1: цена, характеристики, описание, инструкция
  • Описание
  • Характеристики
  • Отзывы0
0%
250ПТВМ Ф1 фото
250ПТВМ Ф1 фото
250ПТВМ Ф1 фото
250ПТВМ Ф1 фото
250ПТВМ Ф1 фото
250ПТВМ Ф1 фото
Артикул: -
Пока нет отзывов

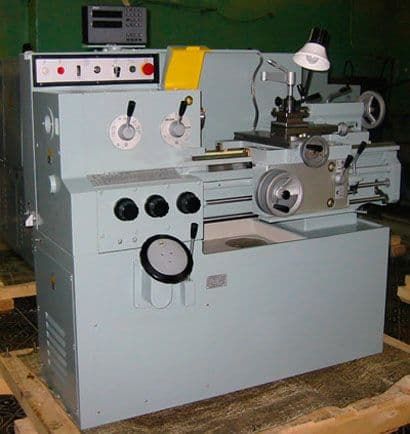

Станок токарный 250ПТВМ.Ф1 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Модель станка 250ПТВМ Ф1 оснащена УЦИ устройством цифровой индикации.
Модель
250ПТВМ Ф1
Страна производства
Россия
Вес нетто, кг
1290
Описание

Универсальный токарный станок 250ПТВМ Ф1 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.

Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка. Мнемоническое управление подачами обеспечивается одной рукояткой. Станина станка изготовлена из хромоникилевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.

Беззазорная фиксация резцовой головки обеспечивает высокую жёсткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла. Механизм останова, предохраняет механизмы подач от перегрузок, а также позволяет работать по жёсткому упору при точении.

Оснащение станка СЦИ позволяет: осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм; проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих; вводить компенсацию износа инструмента.

Характеристики
Модель
250ПТВМ Ф1
Страна производства
Россия
Технические характеристики
Наименование показателя 250ИТВМ.01 250ИТВМ.03 250ИТВМ.Ф1 Наибольший диаметр уста­навливаемой заготовки, мм: -над станиной 300 300 300 -над суппортом 168 168 168 Наибольший диаметр об­рабатываемой заготовки, мм: -над станиной 240 240 240 -над суппортом 168 168 168 Наибольшая длина обрабатываемого изделия, мм, не менее 500 750 500 Наибольший диаметр прутка, обрабатываемого в патроне, мм* 24 24 24 Диаметр сквозного отверстия в шпинделе, мм 25 25 25 Наибольшее сечение резцов, мм 16´16 16´16 16´16 Конец шпинделя фланцевого по ГОСТ 12593-93 4 4 4 Размер внутреннего конуса шпинделя по ГОСТ 25557‑82 Морзе 4 Морзе 4 Морзе 4 Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82 Морзе 3 Морзе 3 Морзе 3 Центр в пиноли задней бабки по ГОСТ 13214‑79 Морзе 3 Морзе 3 Морзе 3 Наибольшее перемещение пиноли, мм 85 85 85 Цена деления перемещения пиноли, мм: -линейки 1 1 1 -лимба 0,05 0,05 0,05 Поперечное смещение пиноли, мм 10 10 10 Пределы частот вращения шпинделя, об/мин 50-2500 50-2500 50-2500 Пределы подач, мм/об: 0,01-1,5 0,01-1,8 0,01-1,8 -продольных -поперечных 0,005-0,75 0,005-0,9 0,005-0,9 Пределы шагов нарезаемых резьб: -метрических, мм 0,2-48 0,2-48 0,2-48 -модульных, модули 0,2-6 0,2-12 0,2-12 -дюймовых, ниток на 1" 24-1 24-0,5 24-0,5 Наибольшее поперечное перемещение суппорта, мм 165 165 165 Наибольшее перемещение верхних салазок суппорта, мм 120 120 120 Цена деления лимба продольного перемещения, мм 0,1 0,1 0,1 Продольное перемещение за один оборот лимба, мм 20 20 20 Цена деления лимба поперечного перемещения, мм 0,05 0,05 0,05 Поперечное перемещение суппорта за один оборот лимба, мм 3 3 3 Дискретность СЦИ, мм по координате Х - - 0,001 по координате Z - - 0,001 Габаритные размеры, мм не более: длина 1790 2005 1790 ширина 810 810 810 высота 1400 1400 1590 Масса, кг, не более 1180 1040 1290                 * Длина обработки прутка не более 600 мм
Тип станка
Универсальный
Мощность привода гл. движения P, кВт
3
Диаметр обработки над станиной, мм
240
Диаметр обработки над суппортом, мм
168
Диаметр отверстия шпинделя, мм
25
Расстояние между центрами (РМЦ), мм
500
Перемещение верхних салазок, мм
120
Перемещение пиноли, мм
85
Диапазон вращения, об/мин
25-2500
Диапазон метрической резьбы, мм
0,2-48
Диапазон дюймовой резьбы, TPI
24-0,5
Конец шпинделя
4
Конус шпинделя
Морзе 4
Конус пиноли зад. бабки
Морзе 3
Перемещение ось X, мм
165
Источник питания, В
380 В, 50 Гц
Вес нетто, кг
1290
Габариты ДхШхВ, мм
1790x810x1590
Станок токарный универсальный 250ПТВМ.Ф1
1 350 000 руб. /шт
- +
