CDE6250A Купить токарный станок cde6250a: цена, характеристики, описание, инструкция
  • Описание
  • Характеристики
  • Комплектация
  • Отзывы0
0%

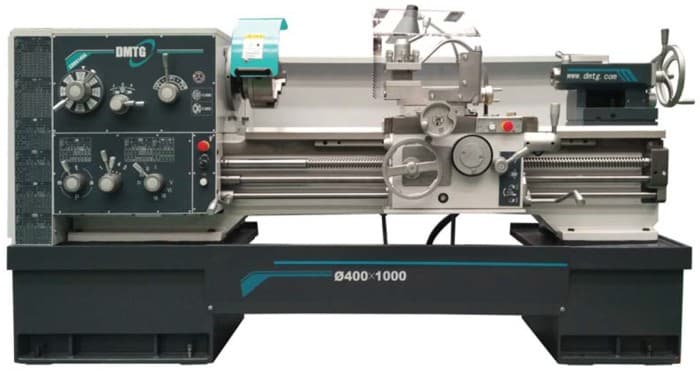

CDE6250A фото
Optimum
Артикул: 3 514 330
Пока нет отзывов
Высокопроизводительный и точный токарный станок для мелкосерийного производства в различных отраслях промышленности.
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3 514 330
Вес нетто, кг
2120
Описание
Высокопроизводительный и точный токарный станок для мелкосерийного производства в различных отраслях промышленности.
Предназначен для получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Очень широкий диапазон частот вращения шпинделя (22 скорости) и подач (63 подачи) позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
Большие возможности: проходное отверстие шпинделя Ø52 мм, нарезание четырех типов резьб от метрической до питчевой масса обрабатываемой детали до 250 кг
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 1,5 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 7,5 кВт.
Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
Привод быстрого хода суппорта со скоростью перемещений 4000 мм/мин в продольном направлении и 1150 мм/мин в поперечном направлении.
Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
Быстродействующий электромагнитный тормоз шпинделя.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
Современный аналог советских станков 1Б616, 16Б20, 16В20, 1В62Г.
Характеристики
Модель
CDE6250A
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3 514 330
Гарантия, мес.
12
Угол поворота верхней каретки суппорта, °
45
Крутящий момент
1586
Конец шпинделя
С6 (DIN 55027, ISO 702/III)
Ускоренное перемещение ось X, м/мин
1150
Ускоренное перемещение ось Y, м/мин
4000
Максимальная нагрузка, кг
250
Диаметр отверстия шпинделя, мм
52
Диаметр обработки над суппортом, мм
290
Диаметр обработки над станиной, мм
500
Расстояние между центрами (РМЦ), мм
750
Ширина станины, мм
394
Количество скоростей шпинделя
22
Диапазон вращения, об/мин
11 - 1400
Перемещение пиноли, мм
150
Мощность привода гл. движения P, кВт
7.5
Диаметр над выемкой в станине GAP, мм
760
Перемещение верхних салазок, мм
150
Перемещение суппорта поперечное, мм
348
Диапазон поперечных подач, мм/об
0,009 - 0,804
Диапазон продольных подач, мм/об
0,035 - 2,84
Конус шпинделя
МК 6
Конус пиноли зад. бабки
МК5
Диаметр пиноли, мм
75
Диапазон дюймовой резьбы, TPI
80 - 0,25
Диапазон метрической резьбы, мм
0,5 - 240
Диапазон модульной резьбы, MP
0,25 - 120
Диапазон питчевой резьбы, DP
160 - 7/16
Размер радиального инструмента, мм
25
Вес нетто, кг
2120
Габариты ДхШхВ, мм
2400x1200x1400
Комплектация
3-кулачковый токарный патрон Ø250 мм
Люнет подвижный Ø20-100 мм (кроме РМЦ 750 мм)
Люнет неподвижный Ø30-200 мм (кроме РМЦ 750 мм)
Упорный центр Морзе 5
Станочный светильник
Система подачи СОЖ
Резьбоуказатель
Защитное ограждение
Защитный кожух токарного патрона.
Комплект обслуживающего инструмента.
Руководство по эксплуатации на русском языке.
Токарный станок CDE6250A
Цена по запросу
