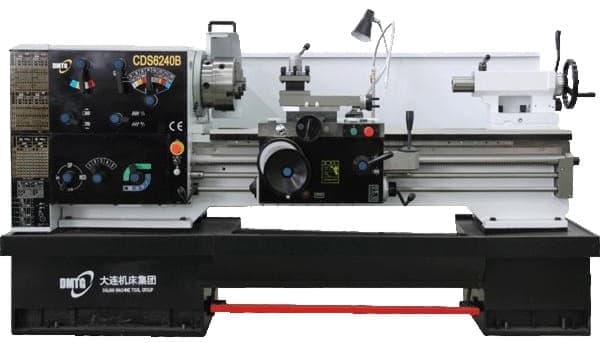

CDS6240B фото
Optimum
Артикул: 3 514 330
Пока нет отзывов
Мощный, точный и высокопроизводительный токарный станок для мелко и среднесерийного производства в различных отраслях промышленности.
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3 514 330
Вес нетто, кг
2070
Габариты ДхШхВ, мм
2350x1230x1390
Описание
Мощный, точный и высокопроизводительный токарный станок для мелко и среднесерийного производства в различных отраслях промышленности.
Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
Большие возможности по обработке: проходное отверстие шпинделя Ø82 мм (опция: 105 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 300 кг
Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 7,5 кВт (опция: 11 кВт).
Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.
Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
Быстродействующий электромагнитный тормоз шпинделя.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
Современный аналог советских станков 16К20, 1К62, 1А62, 1К62Д.
Характеристики
Модель
CDS6240B
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3 514 330
Гарантия, мес.
12
Крутящий момент
2370
Конец шпинделя
394
Ускоренное перемещение ось X, м/мин
4.2
Максимальная нагрузка, кг
300
Диаметр отверстия шпинделя, мм
82
Диаметр обработки над суппортом, мм
220
Диаметр обработки над станиной, мм
400
Расстояние между центрами (РМЦ), мм
750
Ширина станины, мм
75
Количество скоростей шпинделя
16
Диапазон вращения, об/мин
26 - 2000
Перемещение пиноли, мм
150
Мощность привода гл. движения P, кВт
7.5
Диаметр над выемкой в станине GAP, мм
Camlock D8 (DIN 55029, ISO 702/II)
Перемещение верхних салазок, мм
130
Перемещение суппорта поперечное, мм
348
Диапазон поперечных подач, мм/об
45
Диапазон продольных подач, мм/об
0,022 - 0,74
Конус шпинделя
МК 90
Конус пиноли зад. бабки
МК5
Диаметр пиноли, мм
2.1
Диапазон дюймовой резьбы, TPI
80 - 7/16
Диапазон метрической резьбы, мм
0,35 - 80
Диапазон модульной резьбы, MP
0,2 - 40
Диапазон питчевой резьбы, DP
160 - 7/8
Диапазон трапецеидальной резьбы, мм
700
Размер радиального инструмента, мм
25
Вес нетто, кг
2070
Габариты ДхШхВ, мм
2350x1230x1390
Комплектация
Проходное отверстие шпинделя опция: 105 мм
