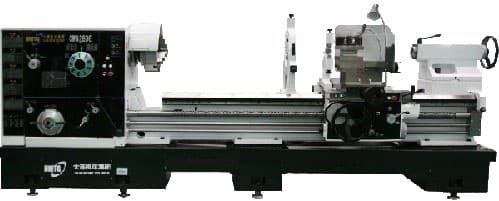

CW6280E фото
Optimum
Артикул:
Пока нет отзывов
Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
Модель
CW6280E
Страна производства
Китай
Бренд (ш)
Артикул
3 514 330
Вес нетто, кг
4250
Описание
Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
Возможно силовое точение со съемом до 5 мм за проход.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 11 кВт (опция: 15 кВт).
Высокопроизводительная гидростанция с баком 35 л.
Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
Гидравлический тормоз шпинделя.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
Современный аналог советского станка ДИП-400.
Характеристики
Модель
CW6280E
Страна производства
Китай
Бренд (ш)
Артикул
3 514 330
Гарантия, мес.
12
Тип станка
Универсальный
Диапазон трапецеидальной резьбы, мм
1000
Ширина станины, мм
100
Диаметр пиноли, мм
1.9
Мощность привода гл. движения P, кВт
11
Диаметр обработки над станиной, мм
800
Диаметр обработки над суппортом, мм
520
Диаметр над выемкой в станине GAP, мм
С11 (DIN 55027, ISO 702/III)
Диаметр отверстия шпинделя, мм
100
Расстояние между центрами (РМЦ), мм
1500
Перемещение суппорта поперечное, мм
460
Перемещение верхних салазок, мм
200
Перемещение пиноли, мм
240
Количество скоростей шпинделя
18 вперед / 6 назад
Диапазон вращения, об/мин
7,5 - 1000
Диапазон продольных подач, мм/об
1/2 от продольной подачи
Диапазон поперечных подач, мм/об
90
Диапазон метрической резьбы, мм
0,5 - 240
Диапазон дюймовой резьбы, TPI
28-1
Диапазон модульной резьбы, MP
0,5 - 120
Диапазон питчевой резьбы, DP
28-1
Конец шпинделя
550
Конус шпинделя
КМ 120
Конус пиноли зад. бабки
МК6
Размер радиального инструмента, мм
30
Максимальная нагрузка, кг
2000
Ускоренное перемещение ось X, м/мин
3.8
Крутящий момент
2400
Вес нетто, кг
4250
Габариты ДхШхВ, мм
3180x1380 х 1830
Комплектация
Проходное отверстие шпинделя опция: 130 мм
Мощность двигателя шпинделя опция: 15 кВт
Диаметр пиноли задней бабки опция: 125 мм
