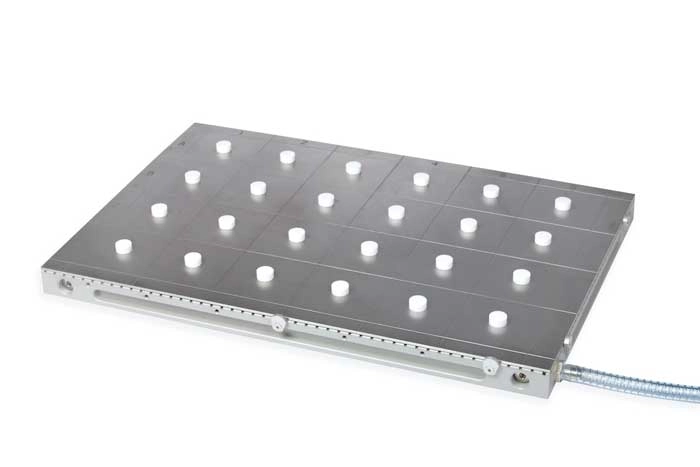

AVB23 Адаптер-плита для вакуумных блоков с магнитными заглушками 300х200х3 мм

 Служит для закрепления и последующей сквозной обработки деталей без использования расходных материалов (полимерных или VAC-VAT матов).

Вакуумные адаптеры AVB с вакуумными блоками VB были разработаны для закрепления деталей и последующей их сквозной обработки без применения расходных материалов (полимерных матов, матов VAC-VAT). Данная технология аналогична технологии надставок на магнитных столах, но имеет большее применение, т.к. может использоваться как для магнитных, так и не магнитных деталей.

Адаптеры AVB это опция для решетчатых вакуумных столов. Адаптер с магнитными заглушками устанавливается на поверхность вакуумного стола, после чего появляется возможность позиционирования на нем вакуумных блоков VB. Предварительно они крепятся на встроенных в блоки магнитах, а после подачи вакуума дополнительно поджимаются в основании и одновременно закрепляют заготовку в верхней части блока.

Важным преимуществом использования данной опции является возможность закрепить деталь в "состоянии левитации". Со стороны деталь, как бы зависает в воздухе над поверхностью вакуумного стола. При этом появляется возможность провести сквозную обработку заготовки по периметру и внутри (фрезеровка контура, фасок, отверстий и окон, нарезание резьбы).

Вакуумные адаптеры и блоки изготавливаются разными по размеру и форме, в зависимости от габаритов базового вакуумного решетчатого стола и задач, под которые планируется их использовать.

Данная опция позволяет значительно расширить область применения уже имеющейся на предприятии вакуумной системы с решетчатым столом. Приобретение дополнительного вакуумного оборудования не требуется, т.к. используются ранее приобретенный вакуумный насос и решетчатый вакуумный стол.
