Пресс гидравлический HP-50

Гидравлический пресс  HP-50 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

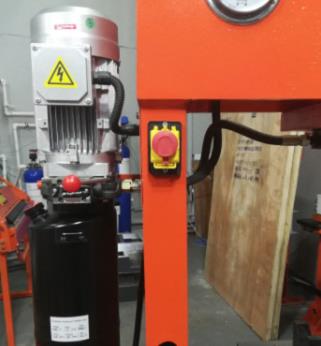

Гидростанция станка имеет 3 положения работы:

·        Рычаг в право – рабочий ход

·        Среднее положение рычага – стоп

·        Рычаг влево – обратный ход штока в верх

·        Время опускание штока на макс. длину 220мм (макс. ход) – 35 секунд (без нагрузки)

·        Время обратного подъёма штока – 26 секунд (без нагрузки)

Так же гидравлические прессы  HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.

В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.

Вес станка 520кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).

Габаритные размеры:

Общая высота станка	A	1730
Общая ширина станка (по ножным опорам)	B	1110
Общая ширина станка (верхняя часть + гидростанция)	B	1290
Общая глубина станка	C	500
Расстояние между опорами	D	800
Расстояние между боковыми опорами	E	250
Максимальная высота заготовки	H	665

Четыре ребра жёсткости рабочего стола.

(D: Ширина 800мм – расстояние между опорами)

(Ширина 950мм – расстояние стола вкл. ширину опор)

·        Рычаги крепления стола – Ø=38мм.

·        Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).

·        Ø отв. крепления стола на сварных опорах - Ø=42мм.

·        Толщины стенок сварных опор – 20/6мм.

·        Толщина горизонтальной части стола (рабочая поверхность) – 27мм.

·        Ø отверстия в рабочей части стола – 86мм.

В стандартной комплектации два рабочих блока.

·        115х95х30  мм (ДхШхТ).

·        Глубина V-образного паза -29мм.

Манометр.

В стандартной комплектации поставляется пресс-головка.

·        Ø пресс-головки – 78мм

·        Высота пресс-головки – 43мм + резьба 38мм

Вал штока без пресс-головки.

·        Ø штока – 78мм

·        Макс. ход штока – 220мм

В стандартной комплектации поставляются дополнительные уплотнительные кольца.

Шильдик станка.

Шильдик мотора гидростанции.

Шильдик гидростанции.

Стандартная комплектация:

·        Рабочие блоки – 2шт

·        Пресс-головка – 1шт

·        Дополнительные уплотнительные кольца
