Гидравлический пресс HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.
Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.

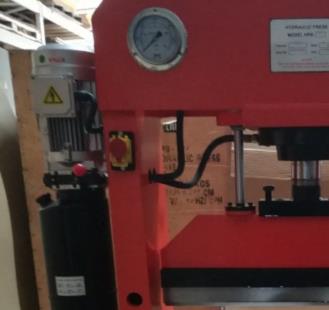

Гидростанция станка имеет 3 положения работы:
· Рычаг в право – рабочий ход
· Среднее положение рычага – стоп
· Рычаг влево – обратный ход штока в верх
· Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)
· Время обратного подъёма штока – 25 секунд (без нагрузки)
Вес станка 624 кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).

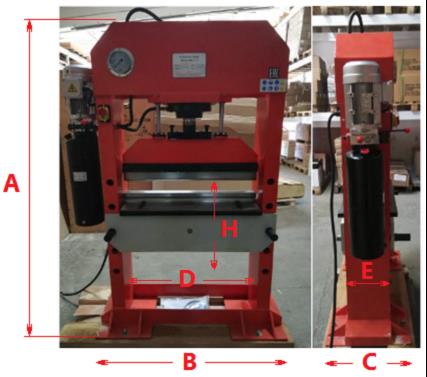

Габаритные размеры:
|
Общая высота станка |
A |
1800 |
|
Общая ширина станка (по ножным опорам) |
B |
1100 |
|
Общая ширина станка (верхняя часть + гидростанция) |
B |
1290 |
|
Общая глубина станка |
C |
500 |
|
Расстояние между опорами |
D |
795 |
|
Расстояние между боковыми опорами |
E |
250 |
|
Максимальная высота заготовки |
H |
540 |

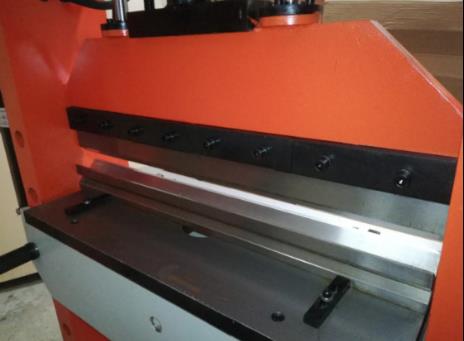

Четыре ребра жёсткости рабочего стола.
· (D: Ширина 795мм – расстояние между опорами)
· (Ширина 950мм – расстояние стола вкл. ширину опор)
· Рычаги крепления стола – Ø=38мм.
· Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
· Ø отв. крепления стола на сварных опорах - Ø=42мм.
· Толщины стенок сварных опор – 20/6мм.
· Толщина горизонтальной части стола (рабочая поверхность) – 28мм.

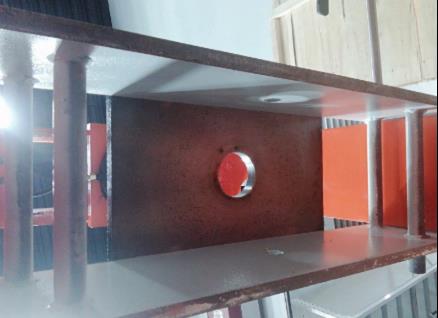

· Ø отверстия в рабочей части стола – 90мм.

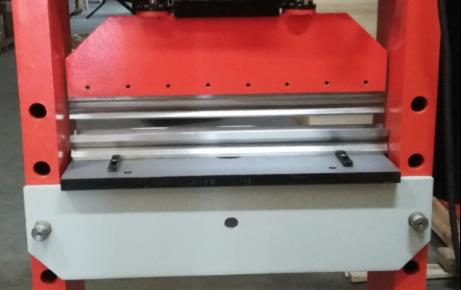

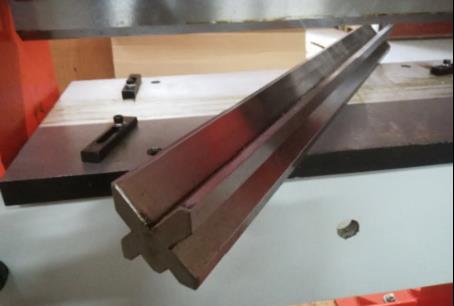

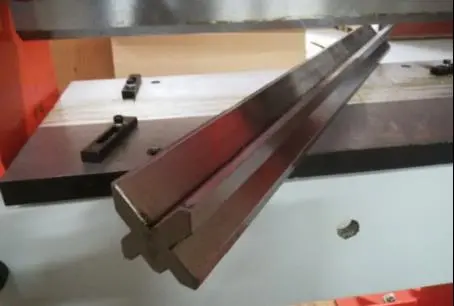

· В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв)
· Ширина первого ручья – 47мм
· Ширина второго ручья – 32мм
· Ширина третьего ручья – 24мм
· Ширина четвёртого ручья – 18мм
· Ширина пятого ручья – 14мм

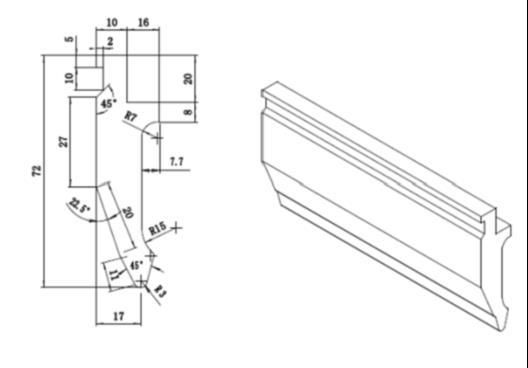

В стандартной комплектации пуансон – 1шт (длина 783мм)

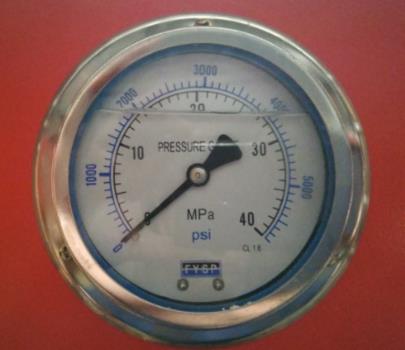

Манометр.

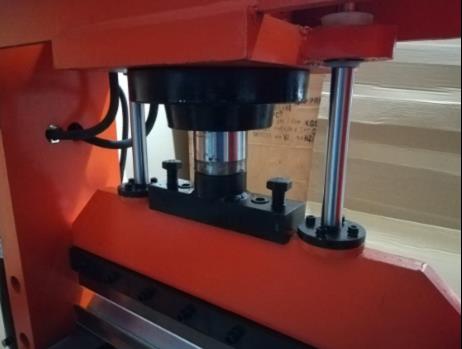

· Диаметр штока – 80мм
· Макс. ход штока – 220мм
· Диаметр бокового штока – 25мм (2шт)
В стандартной комплектации поставляются дополнительные уплотнительные кольца.

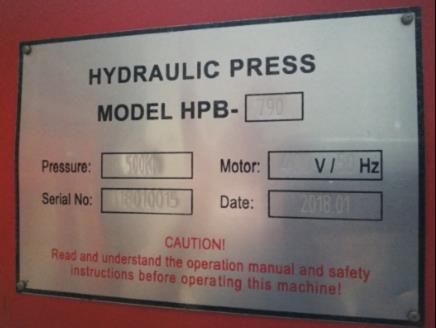

Шильдик станка.

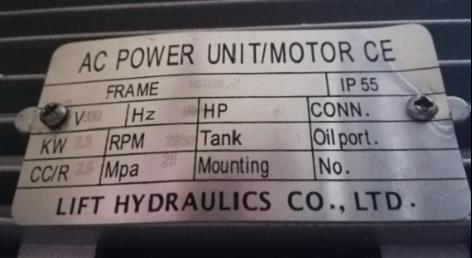

Шильдик мотора гидростанции.
Шильдик гидростанции.
