Электромеханические револьверные головки модели BWD, AK30, AK31 являются аналогами резцедержек УГ9321, УГ9326 и УГ8, устанавливаются на станках с ЧПУ 16А20Ф3, 16К20Ф3 и др.
Высота центров револьверного диска соответствует международным стандартам. Использование циклоидного мотор-редуктора позволяет выдерживать высокие нагрузки и быстро производить смену инструмента с фиксацией револьверного диска. Конструкцией револьверной головки предусмотрена возможность подведения охлаждающей жидкости к режущему инструменту.
Серия АК30 наиболее экономична. Выпускается с высотой оси 63, 80 и 100мм. Для замены гомельской УГ9326 удобна 8-ми позиционная модели АК3080.
• Надежная револьверная головка для применения на токарных станках с ЧПУ.
• В качестве механизма позиционирования используется хиртовое соединение. Позиционирование инструмента контролируется абсолютным датчиком.
Технические характеристики:
|
Параметр/модель |
AK3063X6J |
AK3080X6J |
AK3080X 8J |
AK30100X6J |
AK30100X8J |
|
Высота оси, мм |
63 |
80 |
80 |
100 |
100 |
|
Количество позиций инструмента, шт |
6 |
6 |
8 |
6 |
8 |
|
Время смены (соседние гнезда), сек. |
3 |
3 |
3 |
2.85 |
2.85 |
|
Мощность двигателя, кВт / крутящий момент, Hм |
0,12 |
0,12 |
0,18 |
3 Нм |
3 Нм |
|
Вес, кг |
50 |
65 |
73 |
113 |
115 |
Серия револьверных головок AK30

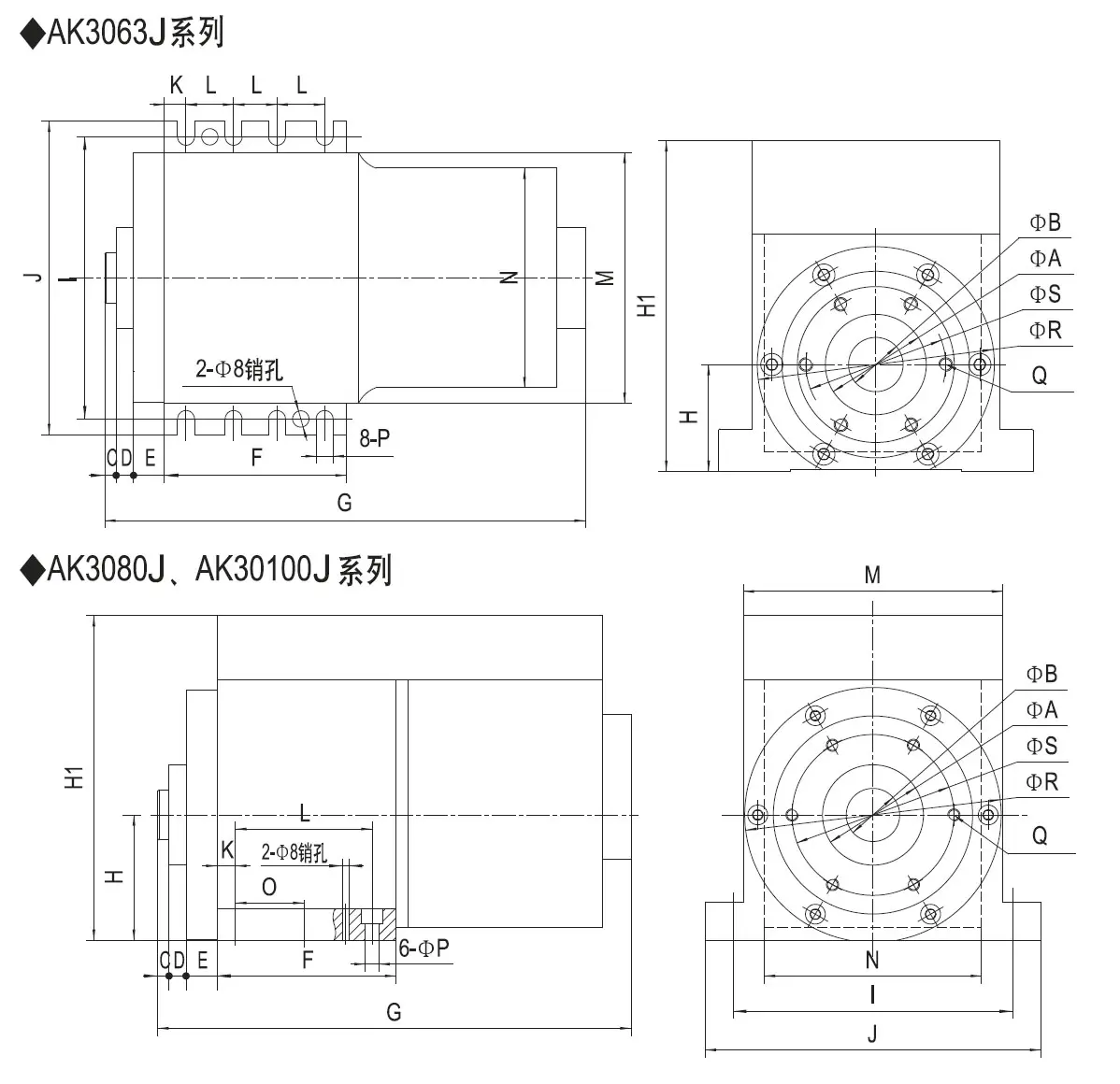

Габаритные размеры, мм
|
|
AK3063X 6J |
AK3080X 6J/ 8J |
AK30100X 6J/8J |
|
A |
58 |
70 |
80 |
|
B |
30 |
30 |
40 |
|
C |
8 |
8 |
9 |
|
D |
11 |
11 |
13 |
|
E |
18 |
18 |
24.5 |
|
F |
130 |
137 |
145 |
|
G |
348 |
364 |
381 |
|
H |
63 |
80 |
100 |
|
H1 |
195 |
214 |
259 |
|
I |
165 |
195 |
225 |
|
J |
180 |
220 |
250 |
|
K |
19 |
11 |
20 |
|
L |
30 |
115 |
110 |
|
M |
145 |
170 |
200 |
|
N |
123 |
140 |
160 |
|
O |
/ |
64 |
70 |
|
P |
11 |
11 |
11 |
|
Q |
6-M8 |
6-M8 |
8-M8 |
|
R |
139 |
169 |
199 |
|
S |
103 |
129 |
150 |
